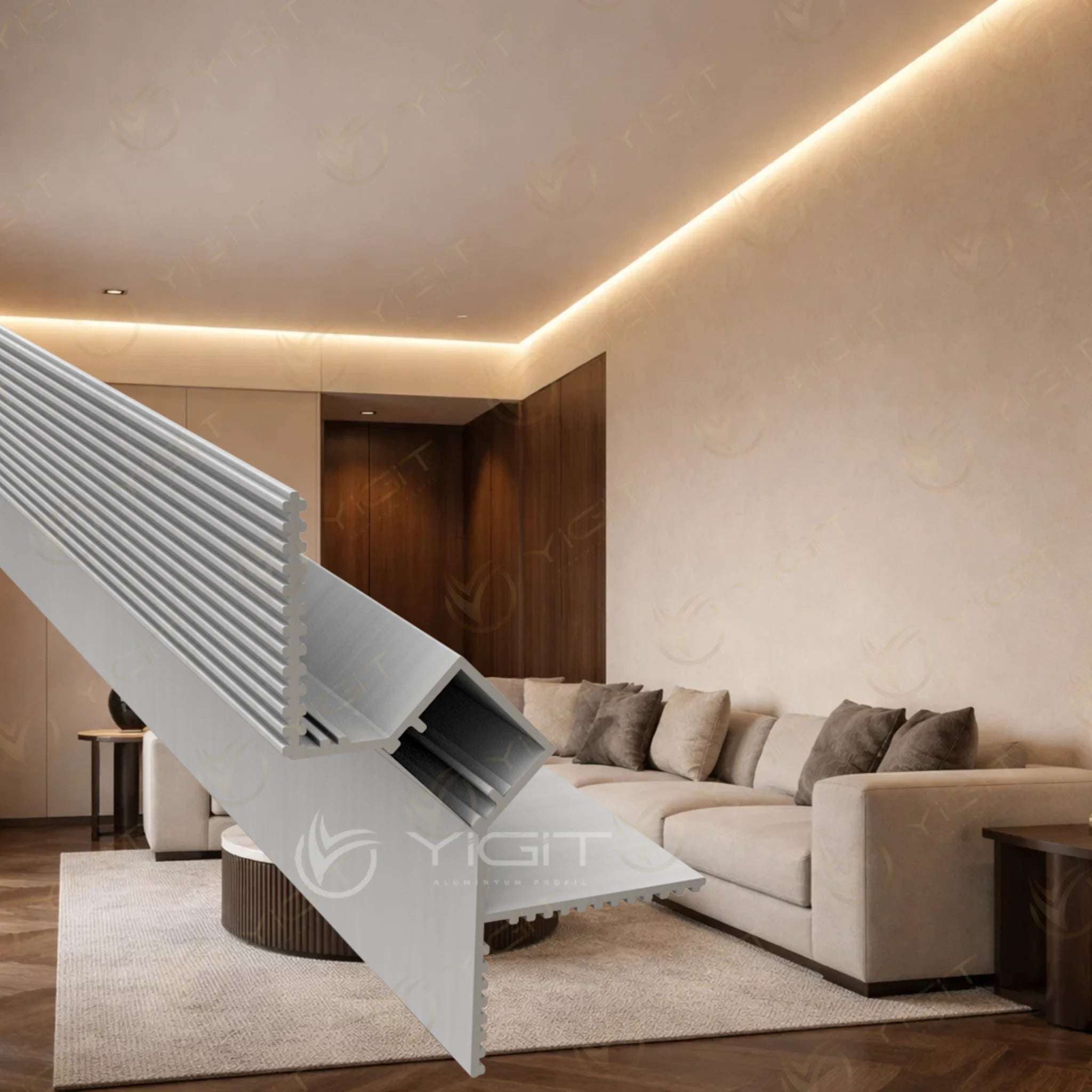

ALÇIPAN GİZLİ KÖŞE LED PROFİLİ · Y6304
AÇILI LED KANALI · TIRTILLI KANATLAR
Köşede gizli.
Işıkta belirgin.
Tavanla duvarın buluştuğu çizgide sade bir ışık detayı. Y6304’ün açılı LED kanalı ışığı köşe doğrultusunda taşır; iki yöne uzanan tırtıllı kanatları alçıpan ve duvar yüzeyleriyle birlikte çalışır.
Kesitin yerleşimini keşfedinAYDINLATMADA FARKI GÖRÜN
Aynı mekân.
Işıkla değişen his.
Gizli köşe hattını açıp kapattığınızda tavanın ve duvarın algısı değişir. Aynı salonun iki görünümüyle, ince bir çevre ışığının mekâna kattığı derinliği inceleyin.

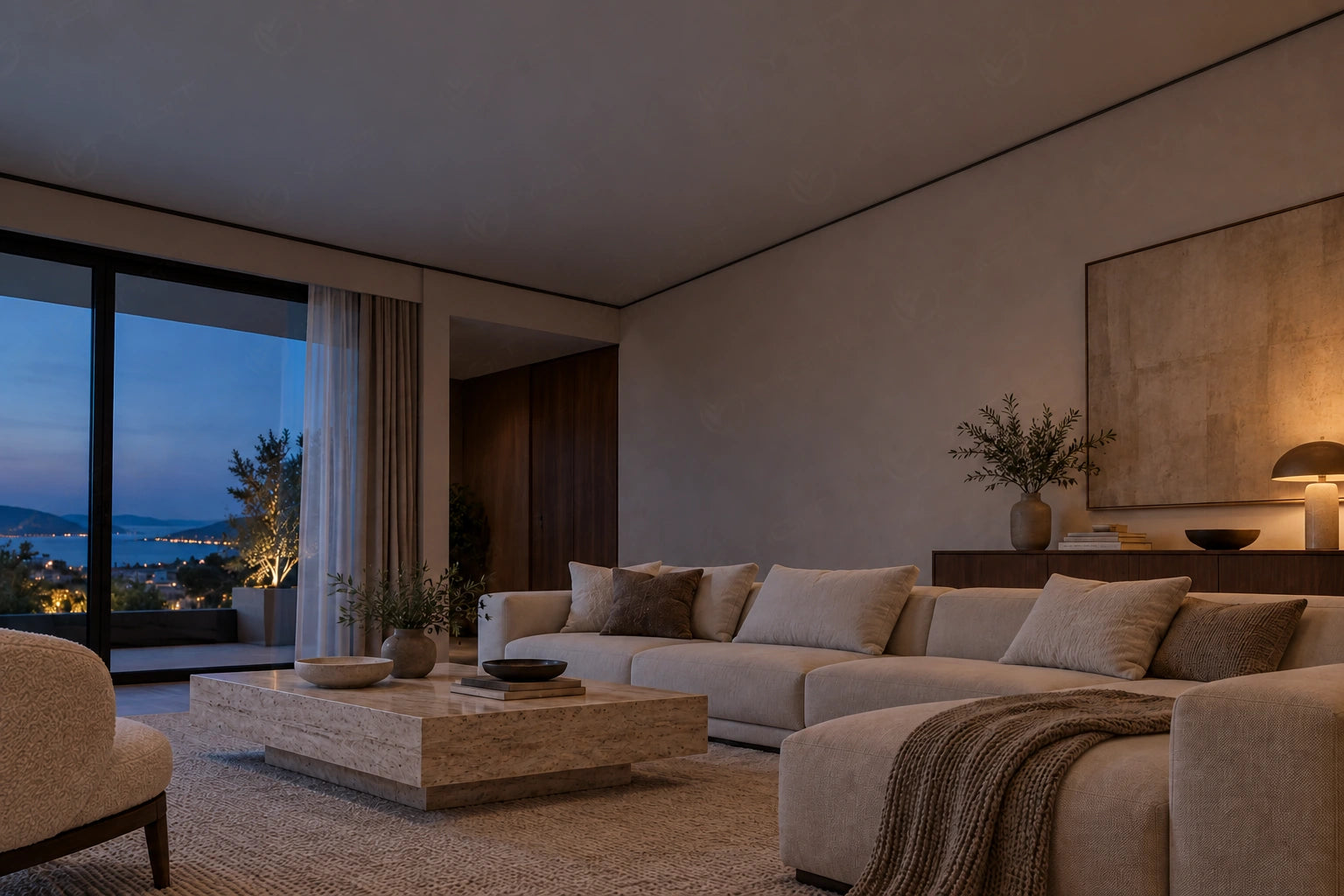

Sade bir mimari bitiş
Tavan kenarı ince bir gölge çizgisiyle okunur; malzemeler ve mobilyalar ön plandadır.
Mekânı çevreleyen bir vurgu
Köşe hattındaki ışık üst duvarı belirginleştirir, tavanın sınırına görsel derinlik katar.
Aynı mekândan hazırlanmış temsili karşılaştırmadır. Gerçek ışık etkisi; LED, difüzör, montaj yönü, duvar rengi ve açıklık ölçüsüne göre değişir.
AÇILI KANAL · İKİ YÖNLÜ KANAT
Kesit köşeyi çözer.
Işık mekânı tamamlar.

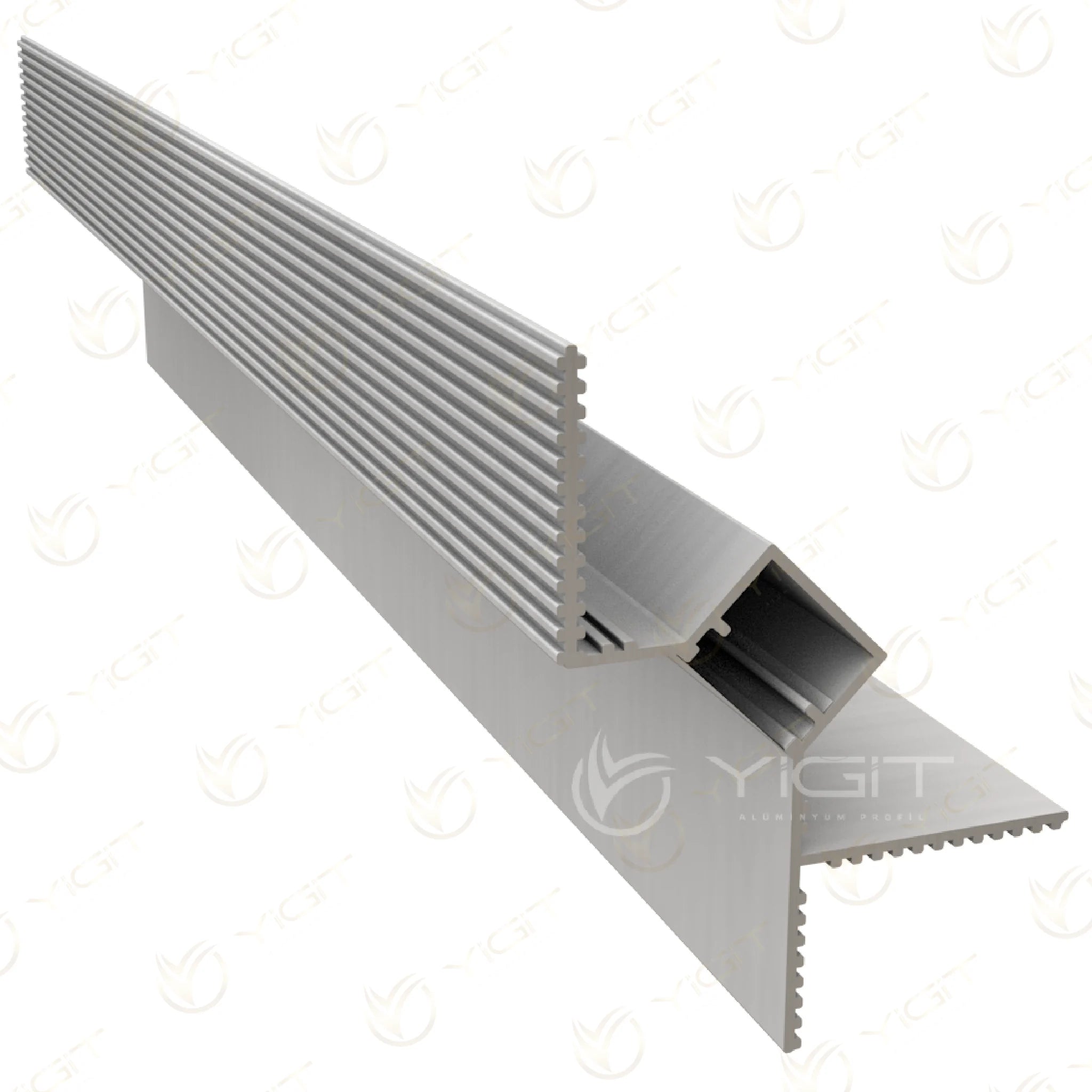

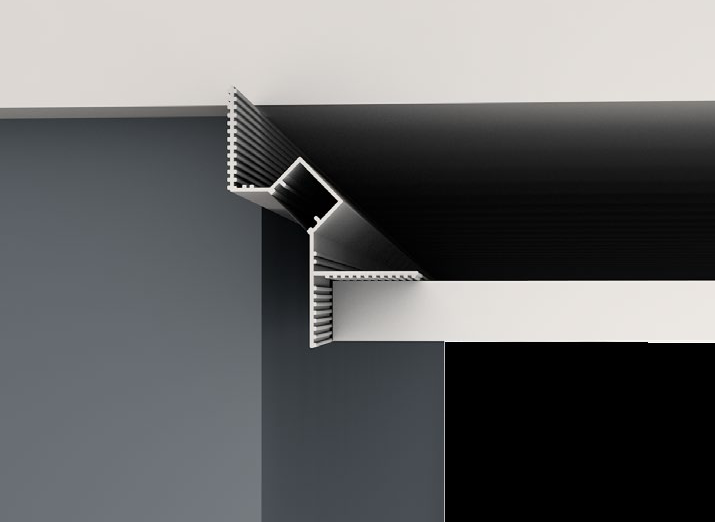

Y6304’ün merkezindeki açılı kanal LED ve kapağı taşır. Üstteki dik kanat duvara, alttaki yatay kanat alçıpan levhaya uzanır. Aşağı dönen tırtıllı kenar levha bitişini karşılar. Kanal ve kanatlar, profilin boyu boyunca aynı kesitle devam eder.
- 01Köşeye yönlenen LED kanalıAçılı açıklık, iki yüzeyin birleşiminde çizgisel aydınlatma oluşturur. Işık yönünü gerçek yerleşimde kontrol edin.
- 02Boy boyunca devam eden kanatlarTırtıllı bağlantı yüzeyleri ve levha kenarı, kanal doğrultusuyla birlikte kesintisiz ilerler.
- 03Düz levhayla uyumlu yerleşimAlçıpanı düz ve sabit kalınlıklı levha olarak yerleştirin; kotu, kapak erişimini ve yüzey bitişini numuneyle prova edin.

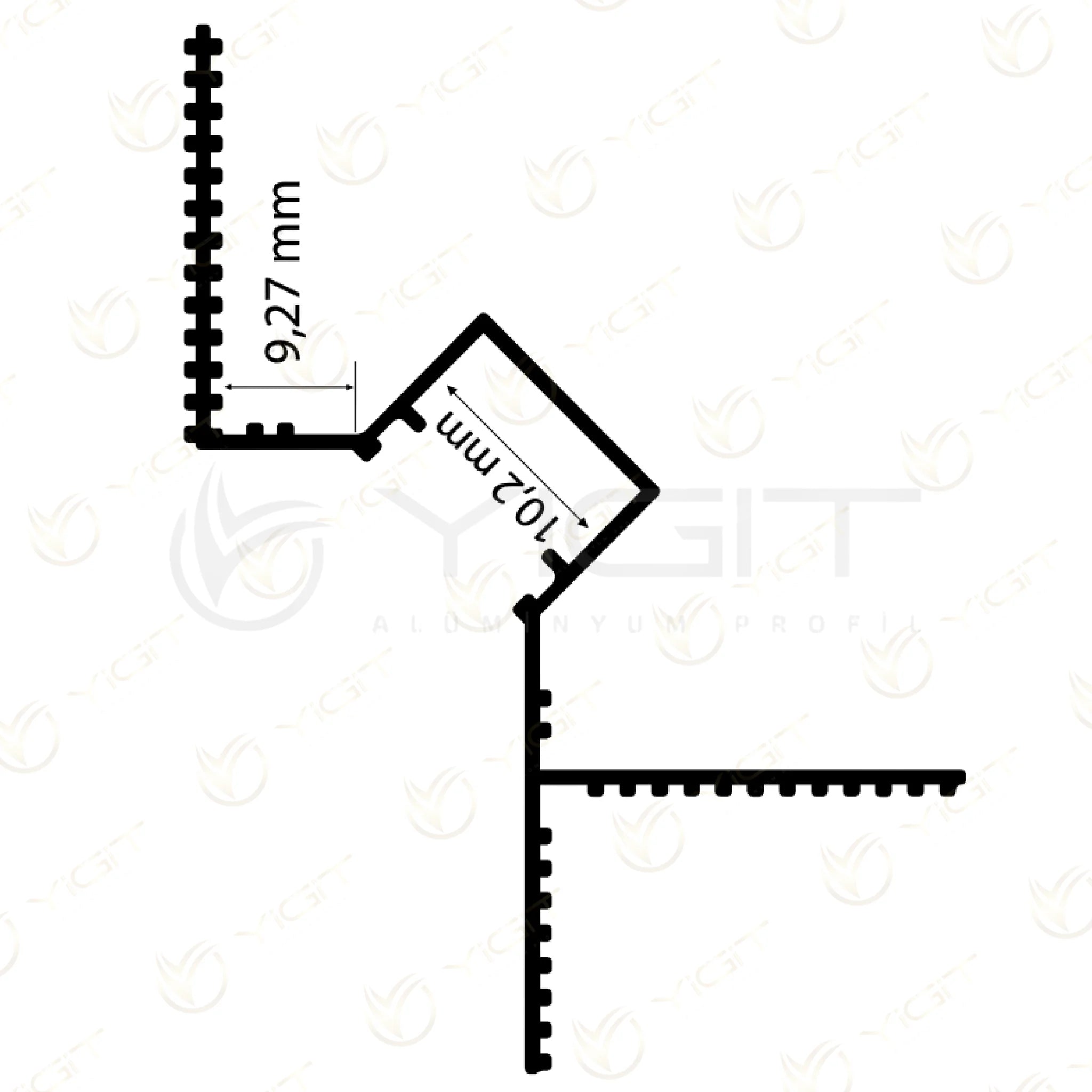

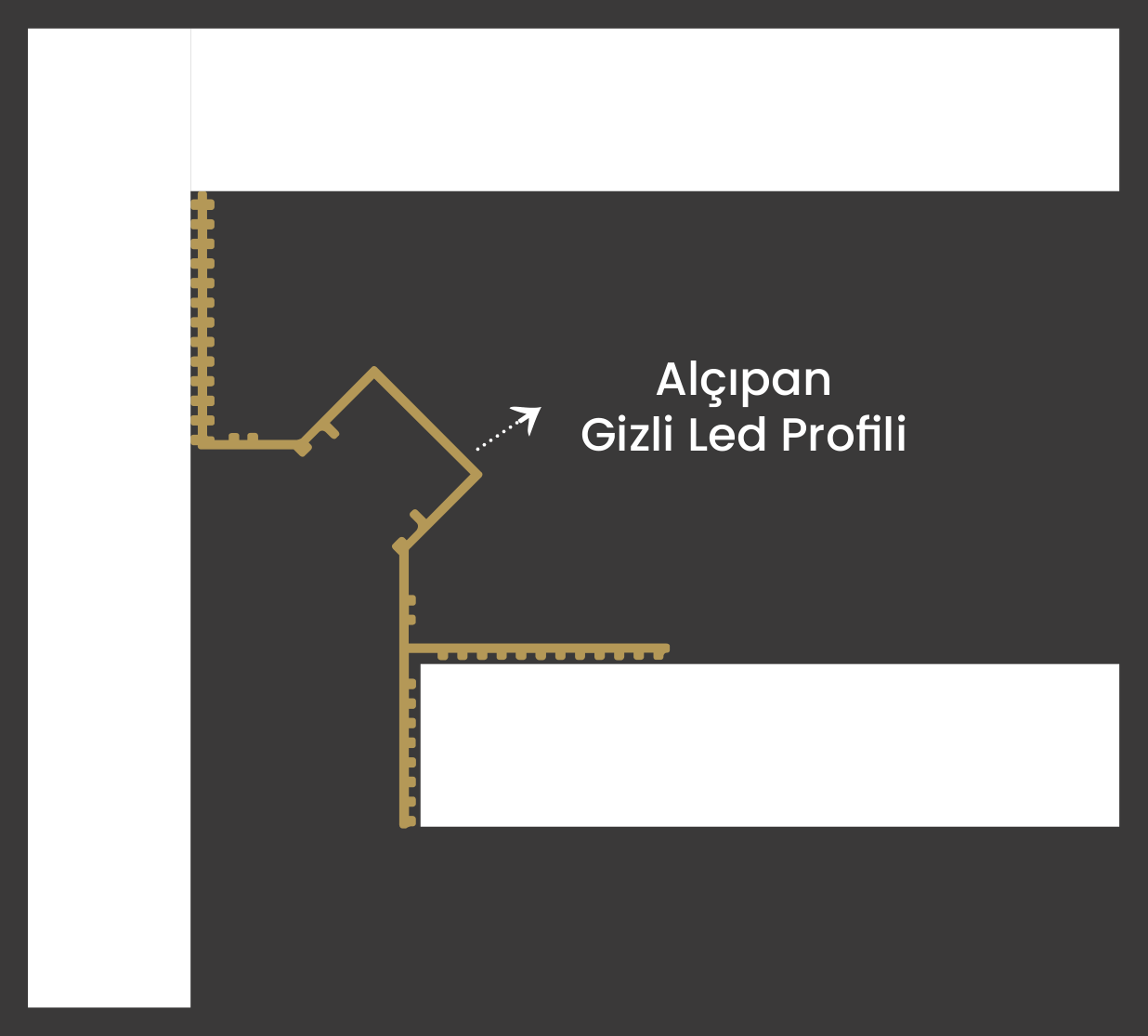

KESİTİ TANIYIN
Kanalı ve kanatları
aynı kesitte okuyun.
- Ürün kodu
- Y6304
- Malzeme
- Alüminyum
- Kesit yapısı
- Açılı LED kanalı; iki yönlü tırtıllı kanat
- Çizimde kanal içi referans
- 10,2 mm
- Çizimde yatay bölüm referansı
- 9,27 mm
- Standart boy
- 3 metre
- Yüzey seçenekleri
- Ham (pres) / özel boya
- Işık açıklığı
- Köşe doğrultusuna açılan eğik kanal
10,2 mm ve 9,27 mm değerleri özgün teknik çizimde gösterilen referanslardır. Toplam profil genişliği veya yüksekliği olarak okunmaz. LED eni, kapak kesiti ve levha kalınlığı gerçek numune üzerinde birlikte kontrol edilir; yalnızca bu iki ölçüyle parça uyumu belirlenmez.
NERELERDE KULLANILIR?
Tavanın sınırında.
Mekânın bütününde.
Salon↗Oturma alanını ışıkla çerçeveleyin.
Tavanın duvarla buluştuğu çizgiyi yumuşak bir çevre ışığıyla vurgulayın. Ana aydınlatmayı ve okuma ışığını ayrıca planlayın.
Mutfak↗Tavan çizgisini tamamlayın.
Üst duvarı ve dolapların üzerindeki tavan hattını belirginleştirin. Tezgâhta gereken çalışma aydınlatmasını ayrı değerlendirin.
Koridor↗Uzun hattı düzenli bir ışıkla izleyin.
Koridor boyunca tavan doğrultusunu öne çıkarın. Boy eklerini, dönüşleri ve besleme noktalarını uygulama öncesinde belirleyin.
Tavan-duvar birleşimlerinde, alçıpan nişlerde ve köşe detaylarında ışıklı geçiş için değerlendirilebilir. Açılı kanalın yönünü, iki kanadın oturduğu yüzeyleri ve kapağa erişimi her yerleşimde birlikte kontrol edin.
UYGULAMA FİKİRLERİ
Bir kenar detayı.
Altı farklı mekân.
Yatak odası, ofis ve nişle başlayan fikirleri inceleyin; ardından salon, mutfak ve koridora geçin. Her görseli büyüterek tam kadrajı görebilirsiniz.

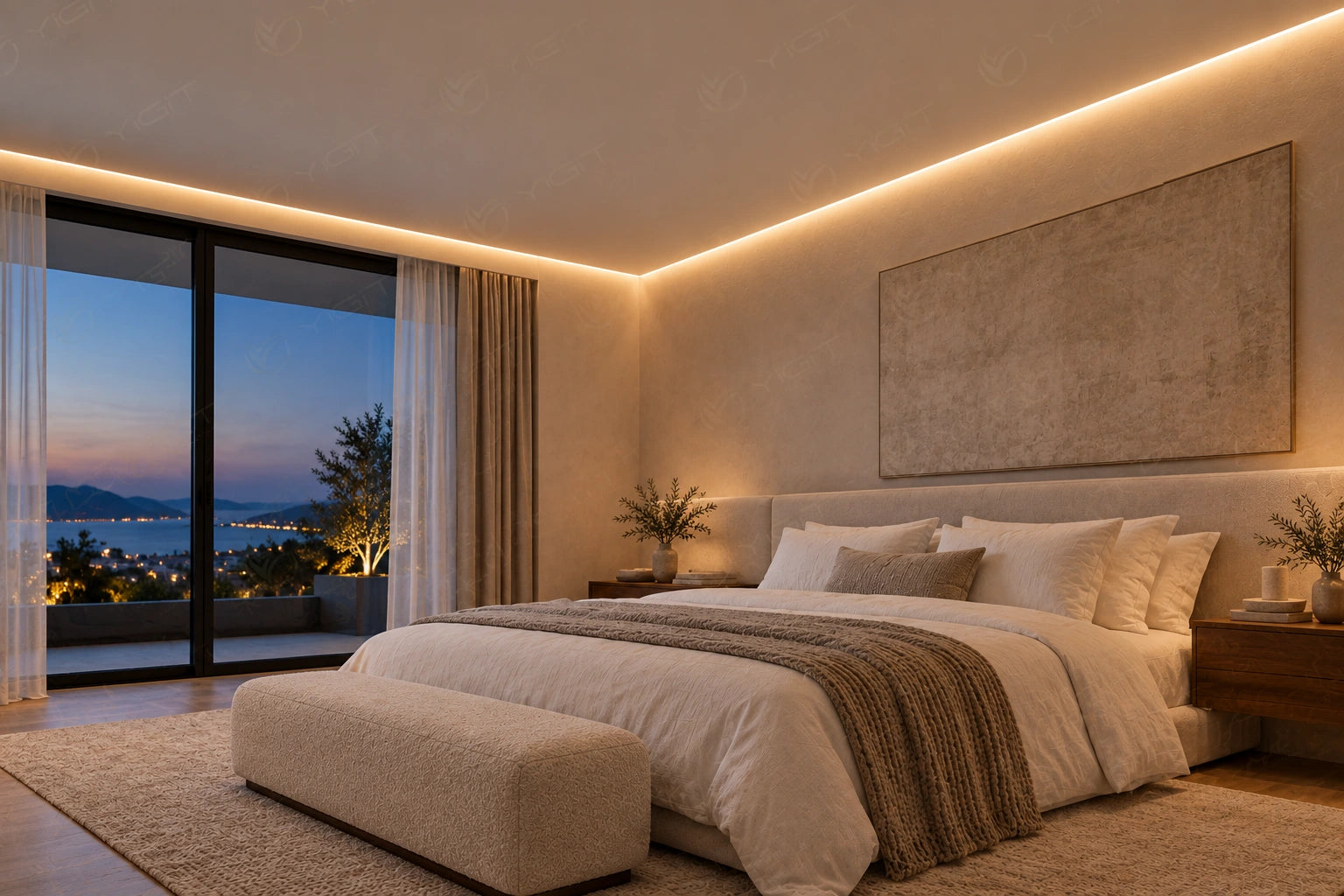

01 · YATAK ODASI · SAKİN BİR ÇEVREALÇIPAN GİZLİ KÖŞE · Y6304

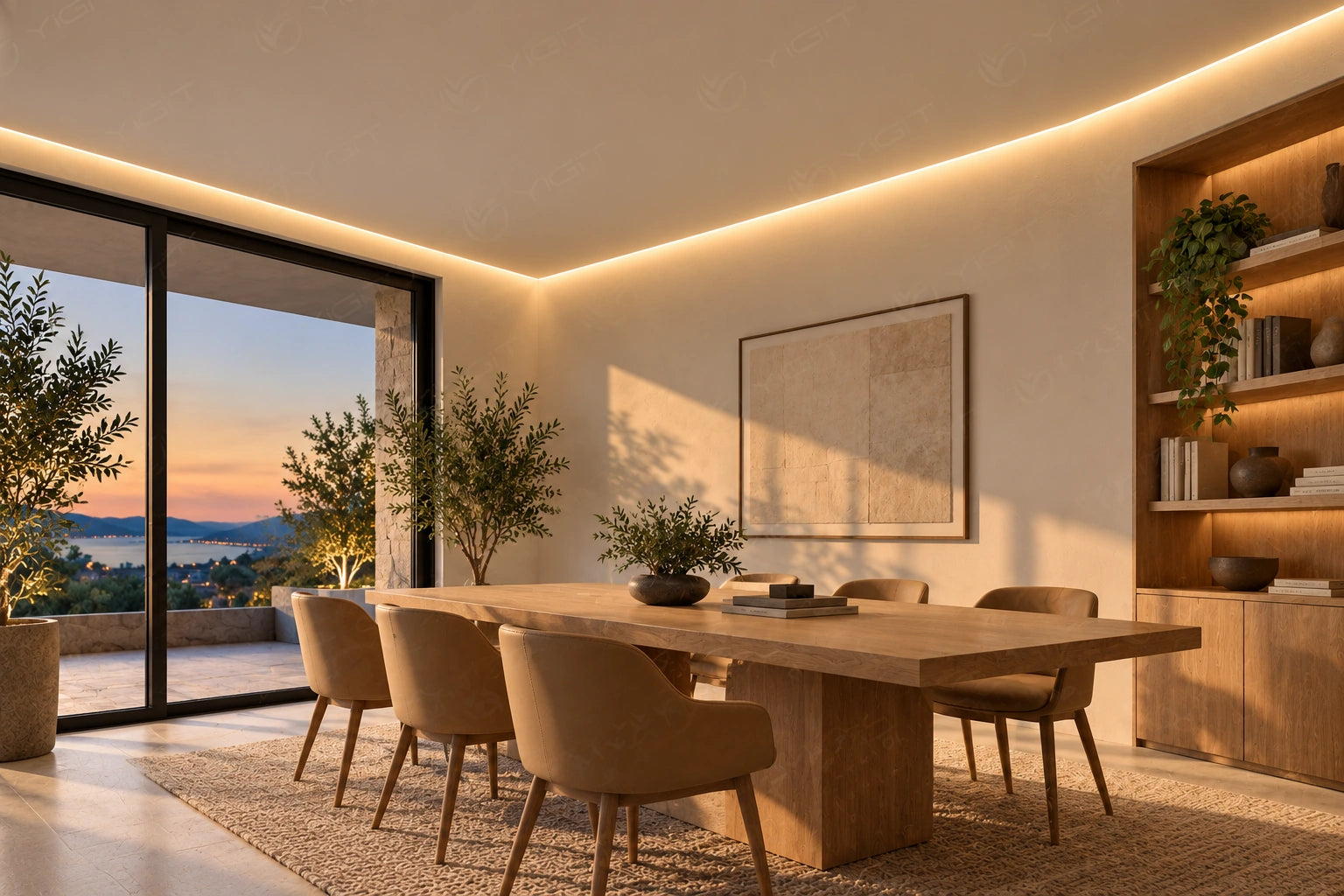

02 · OFİS · MİMARİ BİR ÇERÇEVEALÇIPAN GİZLİ KÖŞE · Y6304

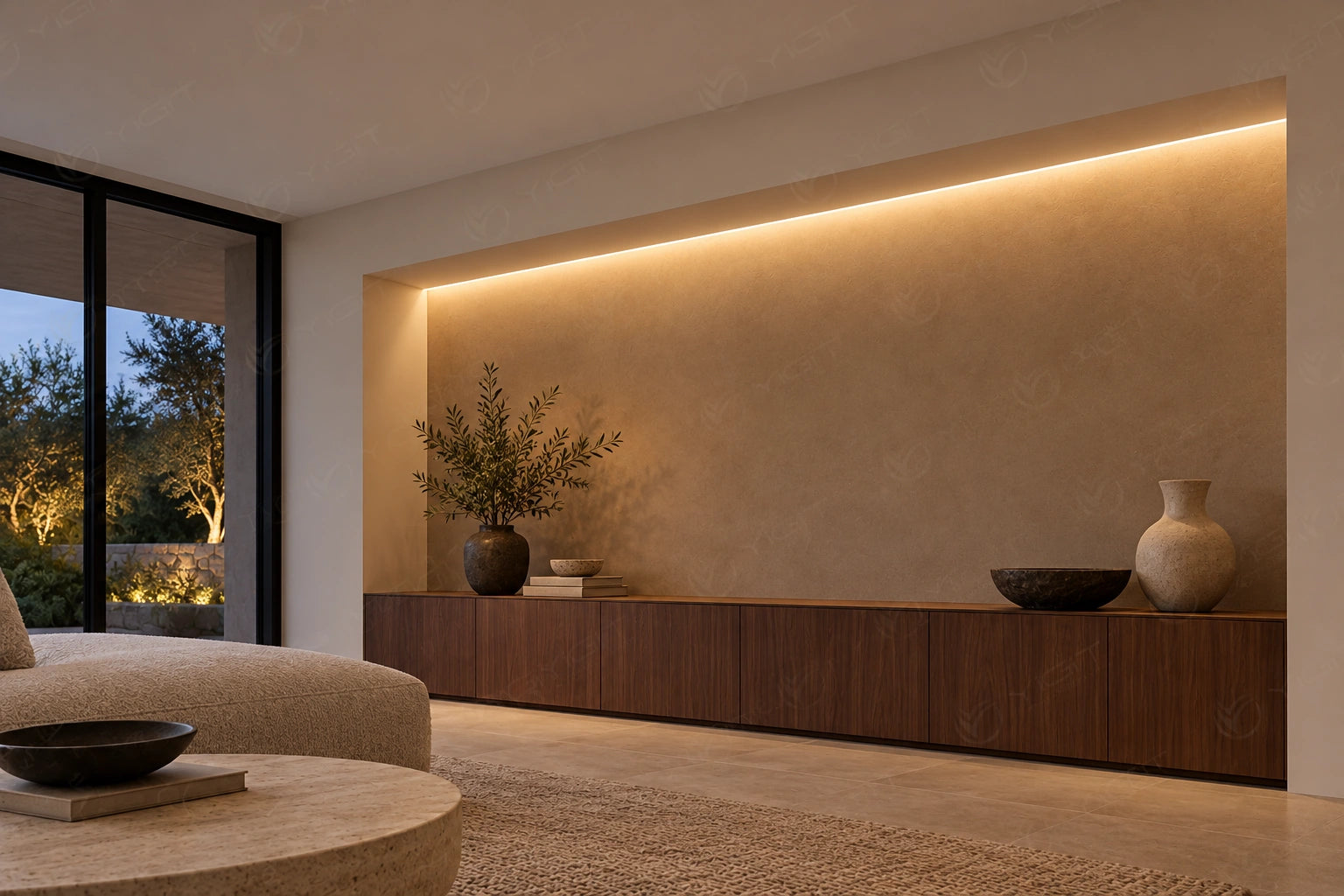

03 · NİŞ · ÜST KENARDA IŞIKALÇIPAN GİZLİ KÖŞE · Y6304

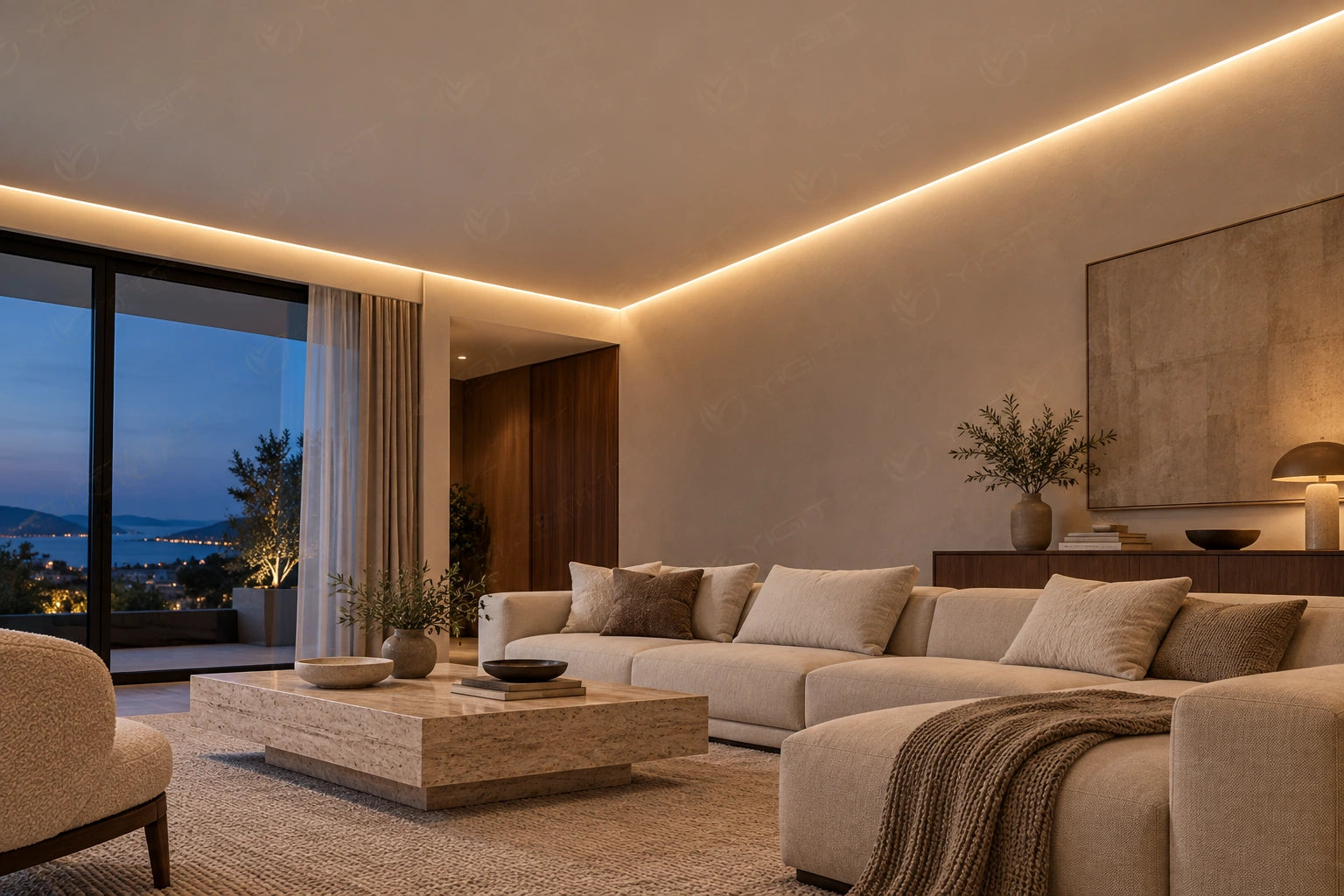

04 · SALON · YUMUŞAK ÇEVRE IŞIĞIALÇIPAN GİZLİ KÖŞE · Y6304

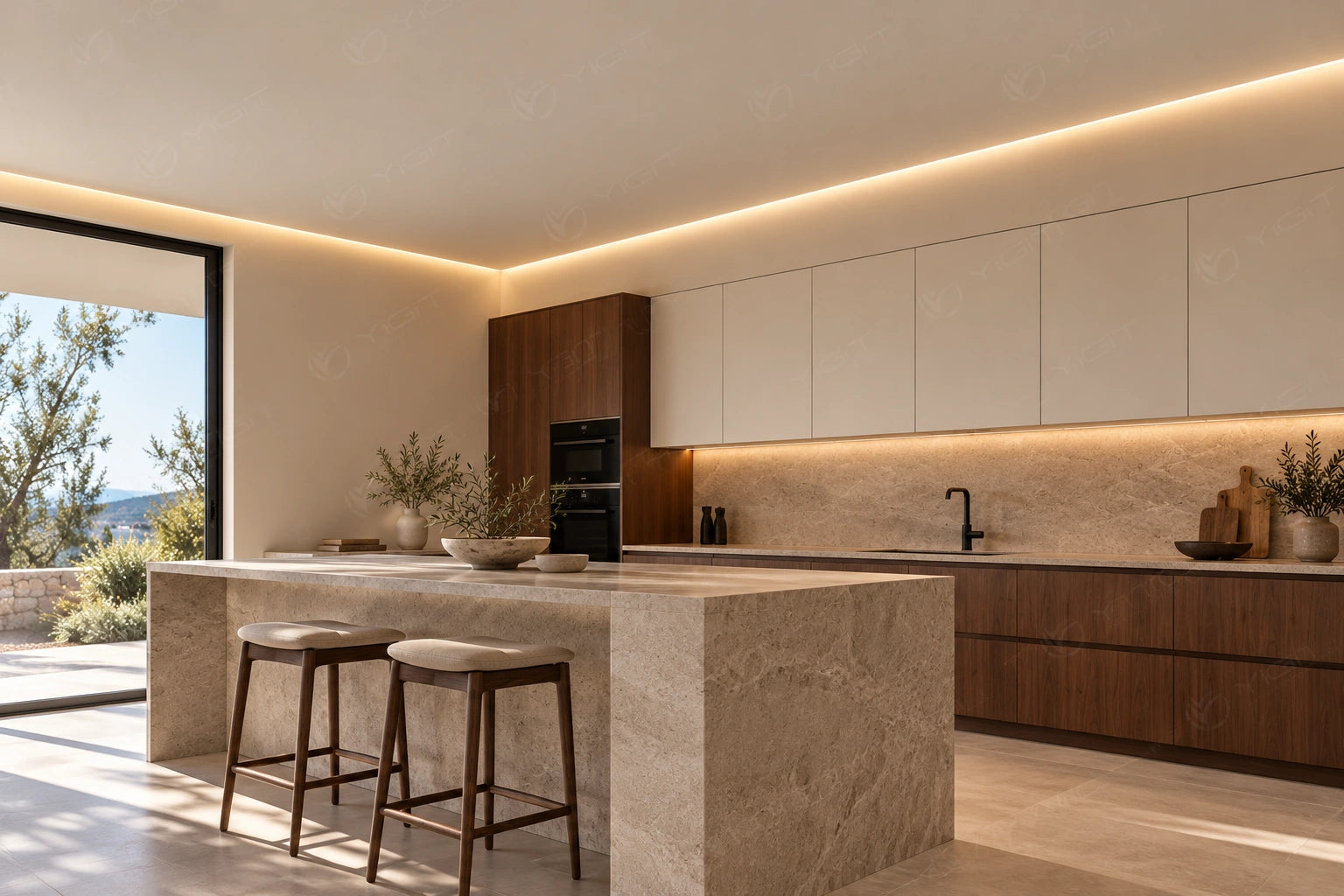

05 · MUTFAK · TAVANI TAMAMLAYAN HATALÇIPAN GİZLİ KÖŞE · Y6304

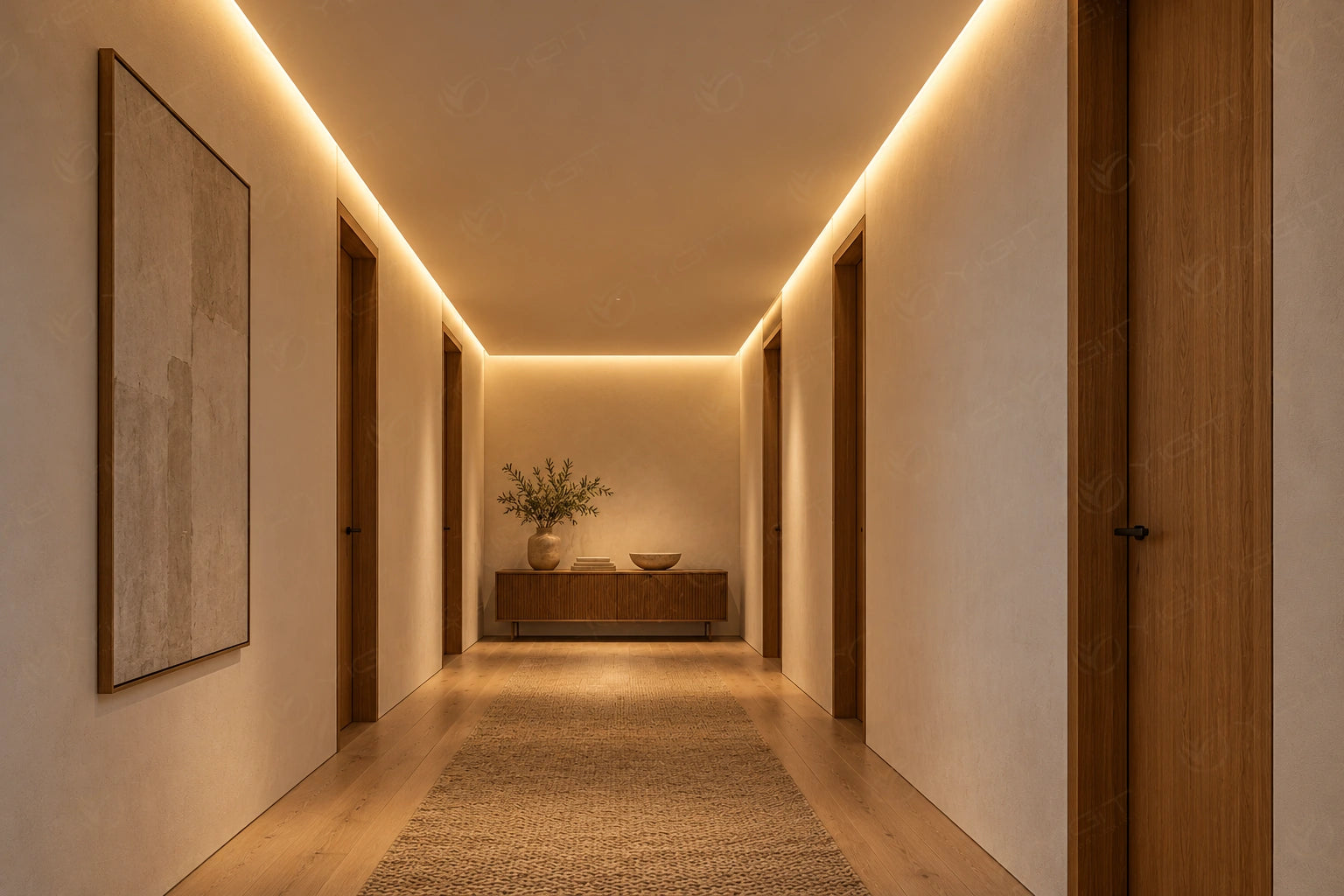

06 · KORİDOR · DÜZENLİ DEVAMLILIKALÇIPAN GİZLİ KÖŞE · Y6304
LED ŞERİT KARŞILAŞTIRMASI
Işık çizgisini
birlikte seçin.
LED tipi, çip sıklığı ve difüzör ışığın görünümünü birlikte belirler. Y6304 için LED enini, gücünü ve ısıl gereksinimini kanalın kullanılabilir iç yatağına göre seçin; kapaklı numunede deneyin.
60 Çipli LED Şerit
Belirgin ışık noktaları
120 Çipli LED Şerit
Daha sık ışık noktaları
- NUMUNEDE DENEYİN
240 Çipli LED Şerit
Daha bütünlüklü bir ışık çizgisi
- NUMUNEDE DENEYİN
COB LED Şerit
Nokta etkisini azaltan yoğun ışık yüzeyi
Bu görseller LED tiplerinin nokta etkisini anlatır; Y6304’in ölçülü kesiti değildir. Çip sıklığı tek başına homojenlik garantisi vermez. Gerçek şerit, kapak ve duvar yüzeyiyle ışık kontrolü yapın.
MONTAJDA KRİTİK DETAY
Düz levhayı yerleştirin.
Açılı kanalı koruyun.
Üst dik kanat duvar tarafına, yatay alt kanat levhanın üzerine oturur. Aşağı dönen kenar alçıpan bitişini karşılar. Levhayı eğerek veya profili burarak kot farkını kapatmayın; yerleşimi özgün kesitle eşleştirin.
Kanatları doğru yüzeye oturtun
Üst dik kanat duvarı, alt yatay kanat ve aşağı dönüş alçıpan bitişini karşılar. Levha katmanları ve bitmiş kotla prova yapın. Kot farkını profili eğerek kapatmayın.
Kapağın kendi yuvasını açık bırakın
Kapak, açılı kanalın iki oturma kenarına yerleşir. Kenar dönüşleri ve tutunma dudakları kanalın yuvalarıyla eşleşmelidir. Sıva ve boya bu yuvaları kapatmamalı; kapağı oturtmak için gövde eğilmemelidir.
- 01Duvar ve alçıpan kotlarını özgün kesitle eşleştirin.
- 02Kısa numuneyle ışık yönünü ve kapak erişimini prova edin.
- 03Doğrultuyu koruyarak sabitleyin; kanal ağzını deforme etmeyin.
- 04Yüzey bitişinden sonra LED, kapak ve ışık hattını kontrol edin.
UYGULAMA REHBERİ
Kesitten bitmiş mekâna.
Sekiz adımda uygulama.
Ölçü ve prova ile başlayın; sabitleme ve yüzey bitişinin ardından LED ve kapağı tamamlayın. Her adımın ürüne özel 3D montaj şemasını seçip büyütebilirsiniz.
Tavan kenarını, kademeyi veya niş hattını ölçün. Alçıpan katmanlarını, profil yönünü, kablo çıkışını ve bakım erişimini yüzeyler kapanmadan belirleyin.
Profil ve kapağı ayrı ayrı, kendi malzemelerine uygun yöntemle kesin. Kesmeden önce kanat yönünü ve gerçek köşe açısını doğrulayın; metal uçlardaki çapakları temizleyin.
Dik duvar kanadını, yatay alçıpan kanadını ve aşağı dönen kenarı referansla eşleştirin. Levha düz ve aynı kalınlıkta ilerlesin. Açılı kanalın yönünü ve kapağın takılacağı çalışma payını kontrol edin.
Bağlantı yöntemini gerçek yüzeye ve taşıyıcıya göre seçin. Kanatları uygun noktalarından sabitleyin; vida sıkarken gövdeyi burmayın, LED kanalını ve kapak yuvalarını daraltmayın.
Sıva bitişini tırtıllı montaj kanadının yüzeyle birleştiği alanda tamamlayın. İnce bitiş katmanını yüzeye yedirin; LED kanalının içini ve kapak oturma yuvalarını açık ve temiz bırakın.
Enerji kesilmişken LED şeridi düz bir yüzeyde hazırlayın. Uç bağlantılarını şeridi bükmeden düzenleyin. Ardından şeridi temiz kanalın iç yatağına boy boyunca düz yerleştirin; kablolar kapak yuvalarına taşmasın.
Elektrik kontrolünün ardından enerjiyi kesin. Uyumlu kapağı açılı kanal ağzına hizalayıp kendi montaj yöntemine göre yerleştirin. Üst ve alt kenarların boy boyunca düzgün oturduğunu kontrol edin.
Montaj tamamlandığında hattı çalıştırın. Köşe birleşimlerini, boy eklerini ve difüzör boyunca ışık dağılımını inceleyin. Güç kaynağı ve bağlantılara bakım erişimini koruyun.

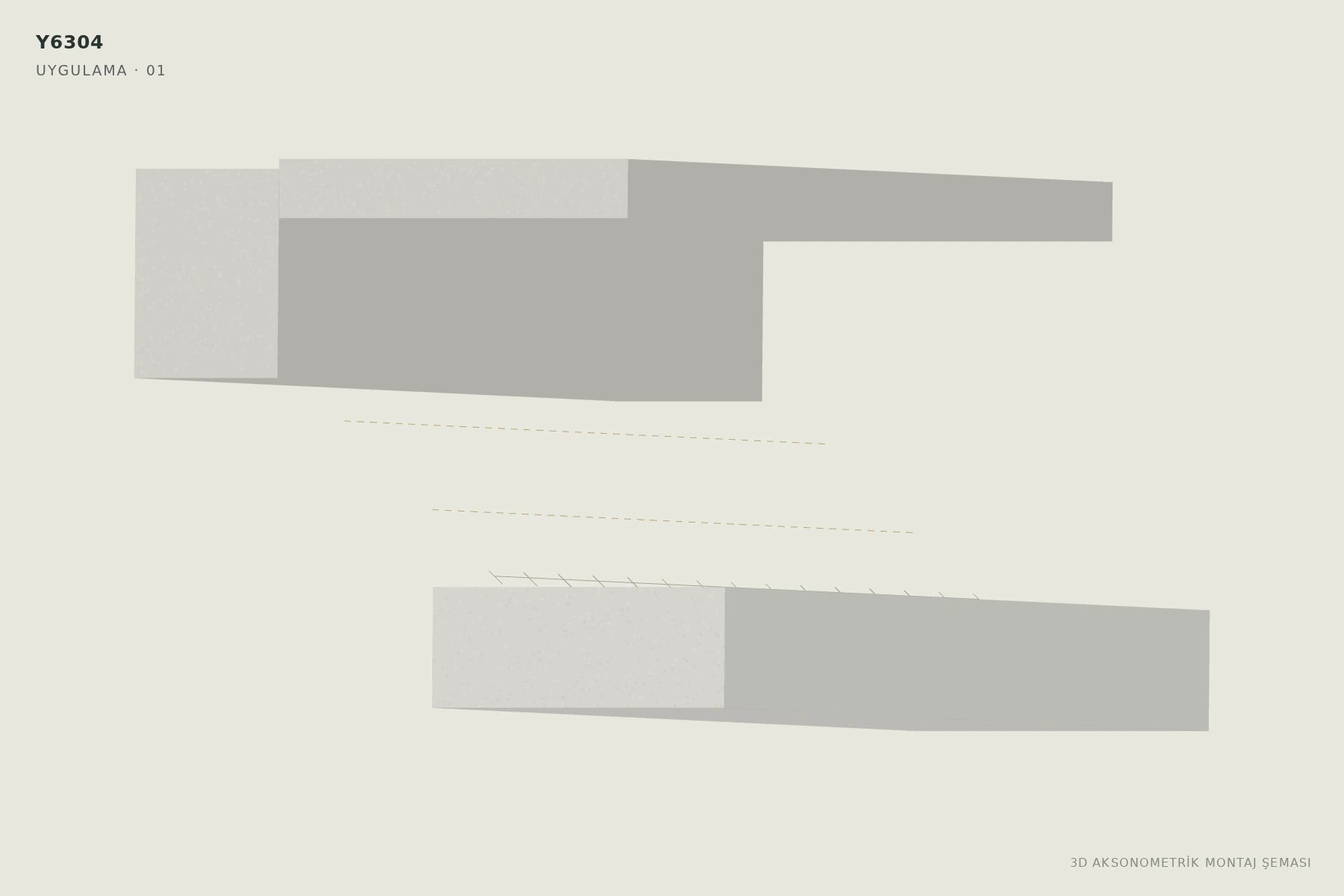

01 · Hattı ve yüzey kotunu planlayın

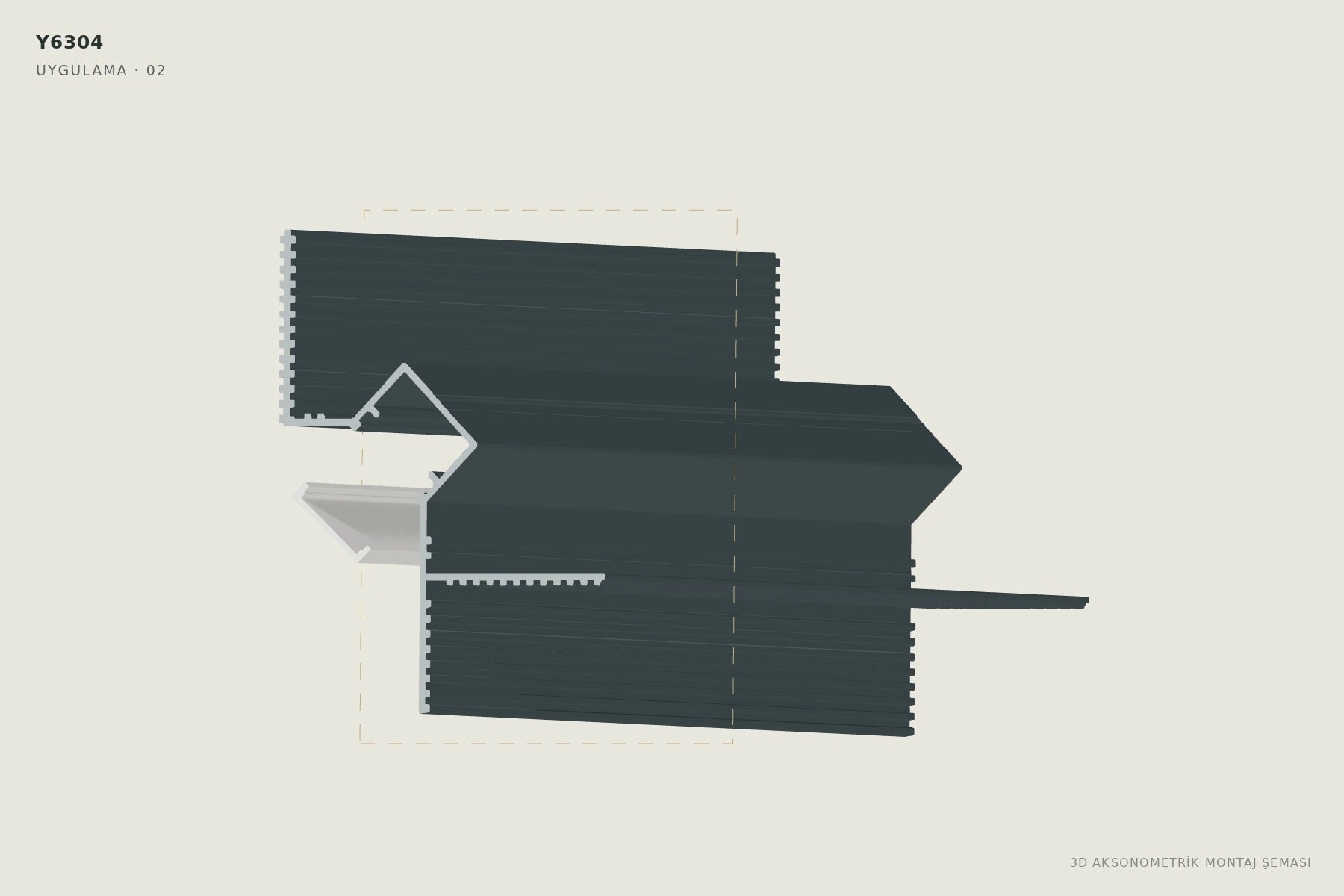

02 · Kesim çizgisini işaretleyin

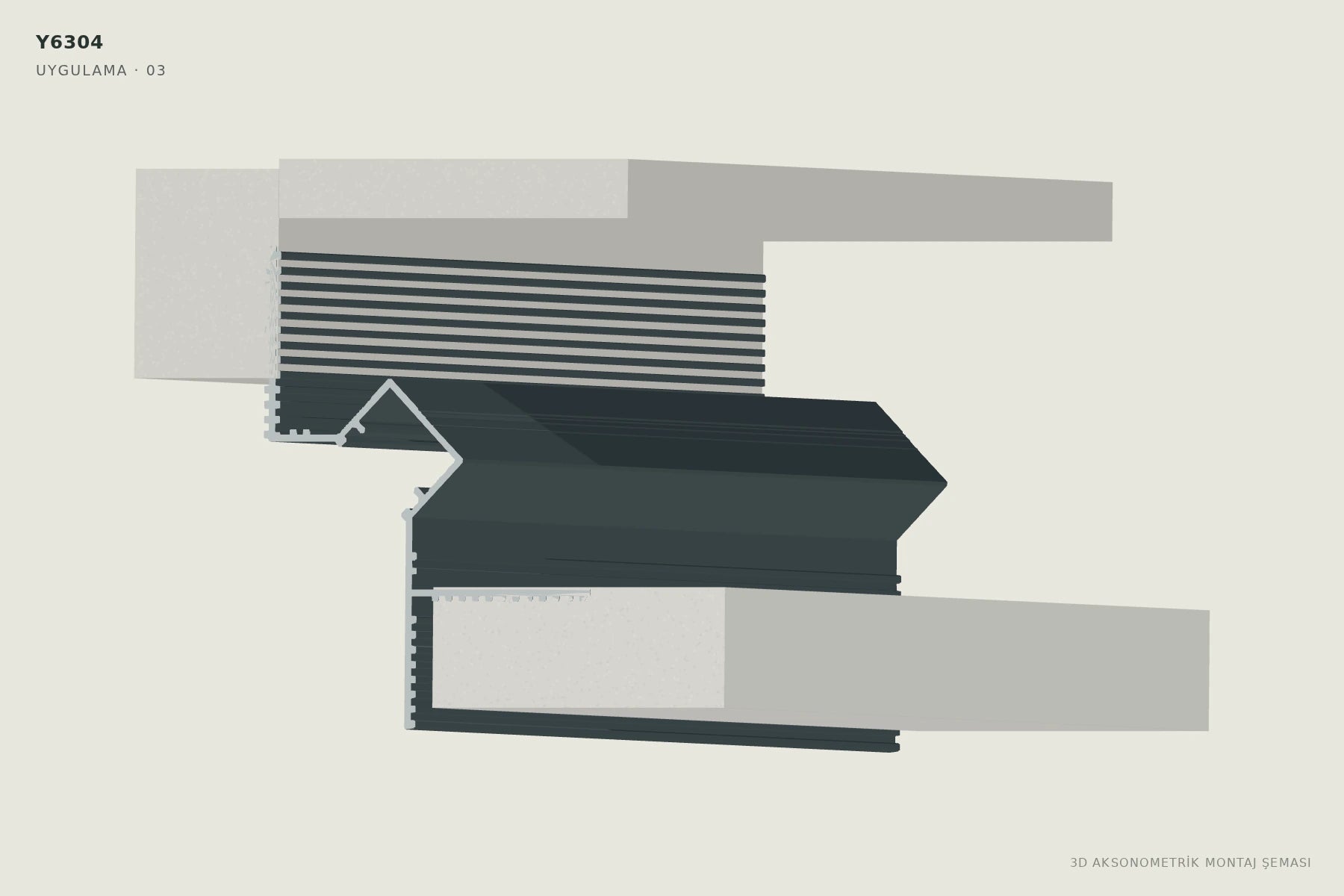

03 · Açılı kesiti yerinde prova edin

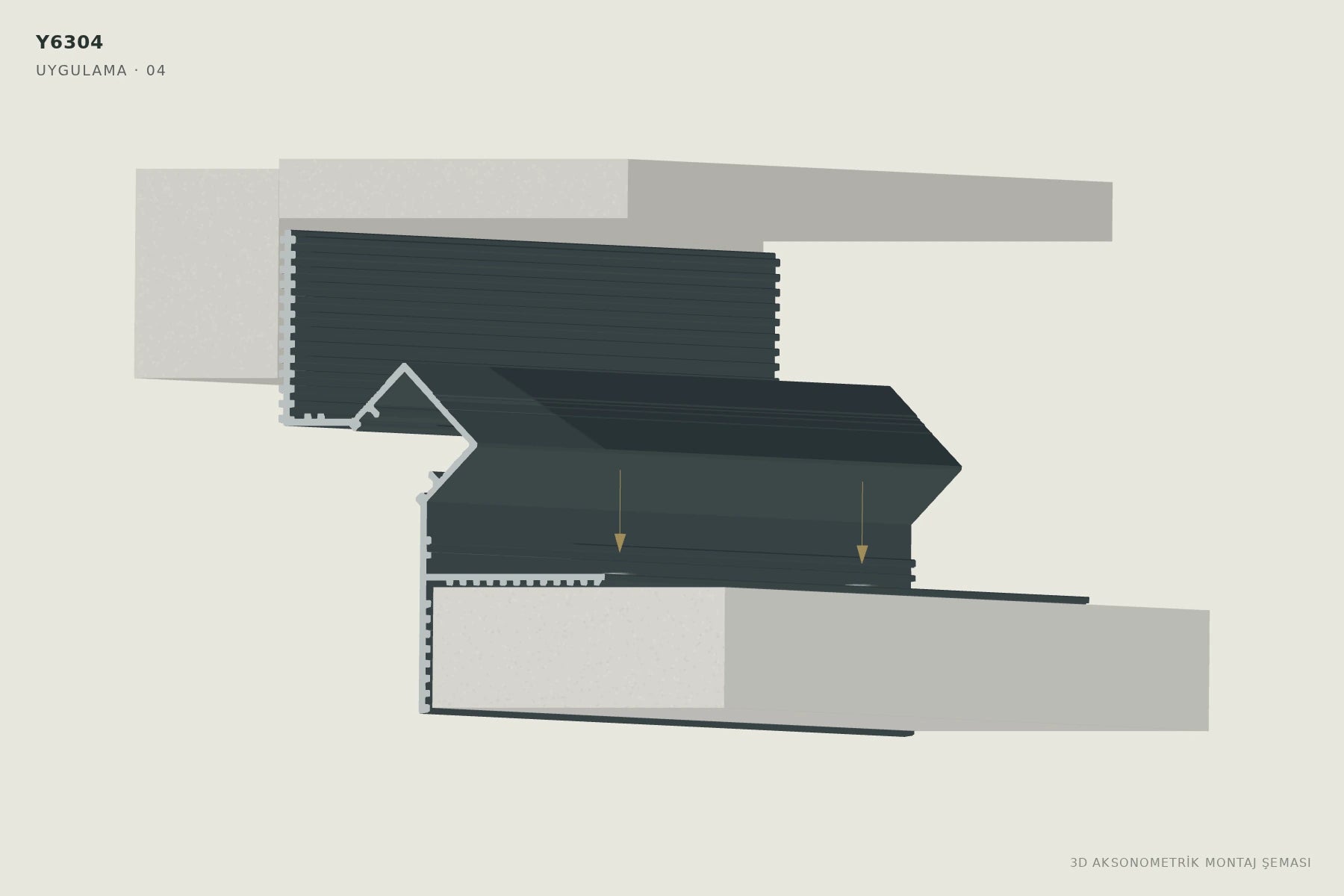

04 · Doğrultuyu koruyarak sabitleyin
05 · Yüzeyi bitirirken kanalı koruyun
06 · LED ve bağlantıyı hazırlayın

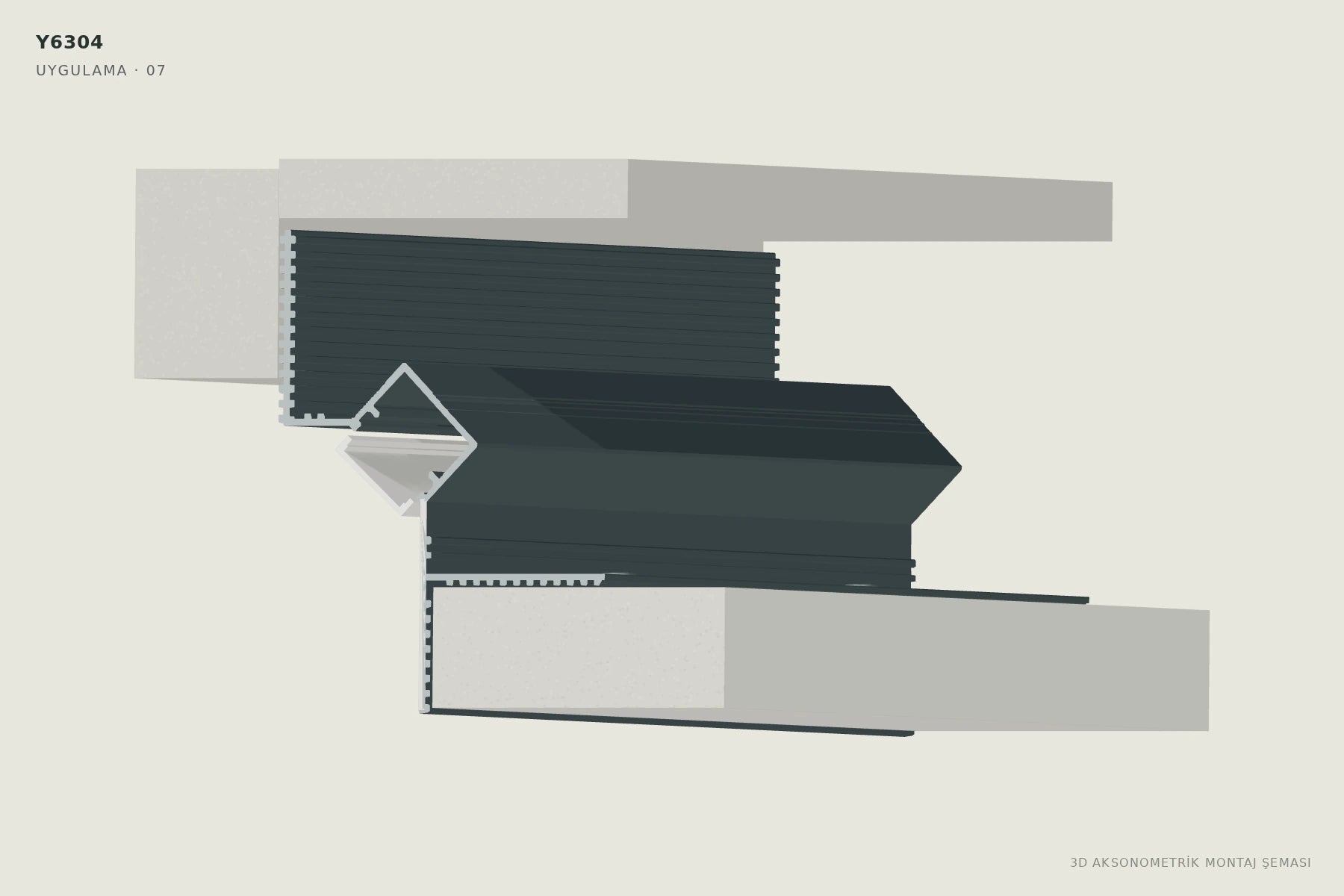

07 · Difüzörü takıp oturuşunu inceleyin
08 · Köşe ve ışık hattını kontrol edin
Görseller işlem sırasını anlatan temsili numune ve uygulama sahneleridir. LED hazırlığı altıncı karede gösterilir. Ölçü ve yerleşimde özgün teknik çizim ve montaj referansı esas alınır. Bağlantı, yüzey bitişi ve elektrik uygulaması gerçek sistemin gerekliliklerine göre yapılır.
DİFÜZÖR KAPAK
Açılı kanala hizalayın.
İki kenarı da oturtun.
Kapak, Y6304’ün küçük eğik açıklığına yerleşir. Dönüşlü kenarlar ve tutunma dudakları iki yuvayla eşleşir; boy boyunca aynı doğrultuda oturur. Enerji kesilmişken kanal temizliğini ve gerçek kesit uyumunu kontrol edin.
- 01

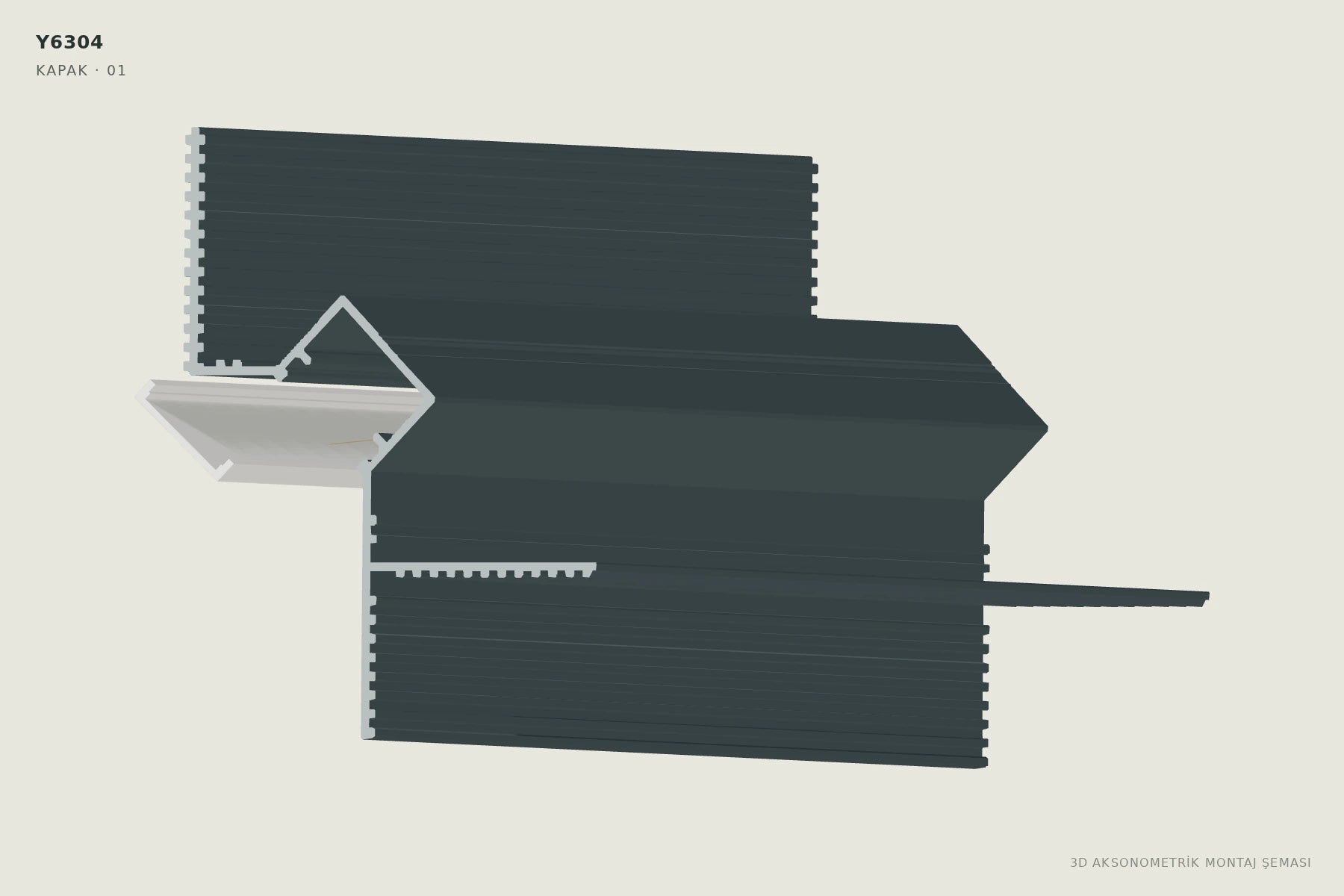

Kapak kesitini eşleştirin
Kapağın dönüşlü kenarlarını ve tutunma dudaklarını inceleyin. Uyumlu kapağı eğik kanal açıklığıyla aynı yönde hizalayın.
- 02
Kontrollü basınçla yerleştirin
Kapağı kendi montaj yöntemine göre yuvaya yaklaştırıp dengeli basınçla oturtun. Alüminyum kanatlara bastırarak gövdeyi eğmeyin.
- 03
İki kenarı da kontrol edin
Boy boyunca kalkma, boşluk veya seviye farkı kalmadığını inceleyin. Kapakla birlikte kablonun veya LED’in sıkışmadığından emin olun.
- 04
Işıkla son kontrolü yapın
Montajı tamamladıktan sonra ışığı açın. Difüzördeki dağılımı, boy eklerini ve uç bitişlerini kontrol edin.
Kapak oturmuyorsa zorlamayın. Yuva temizliğini, kesit uyumunu ve sabitleme sırasında gövdenin burulup burulmadığını kontrol edin. Kapağın kendi malzeme ve montaj talimatı esas alınır.

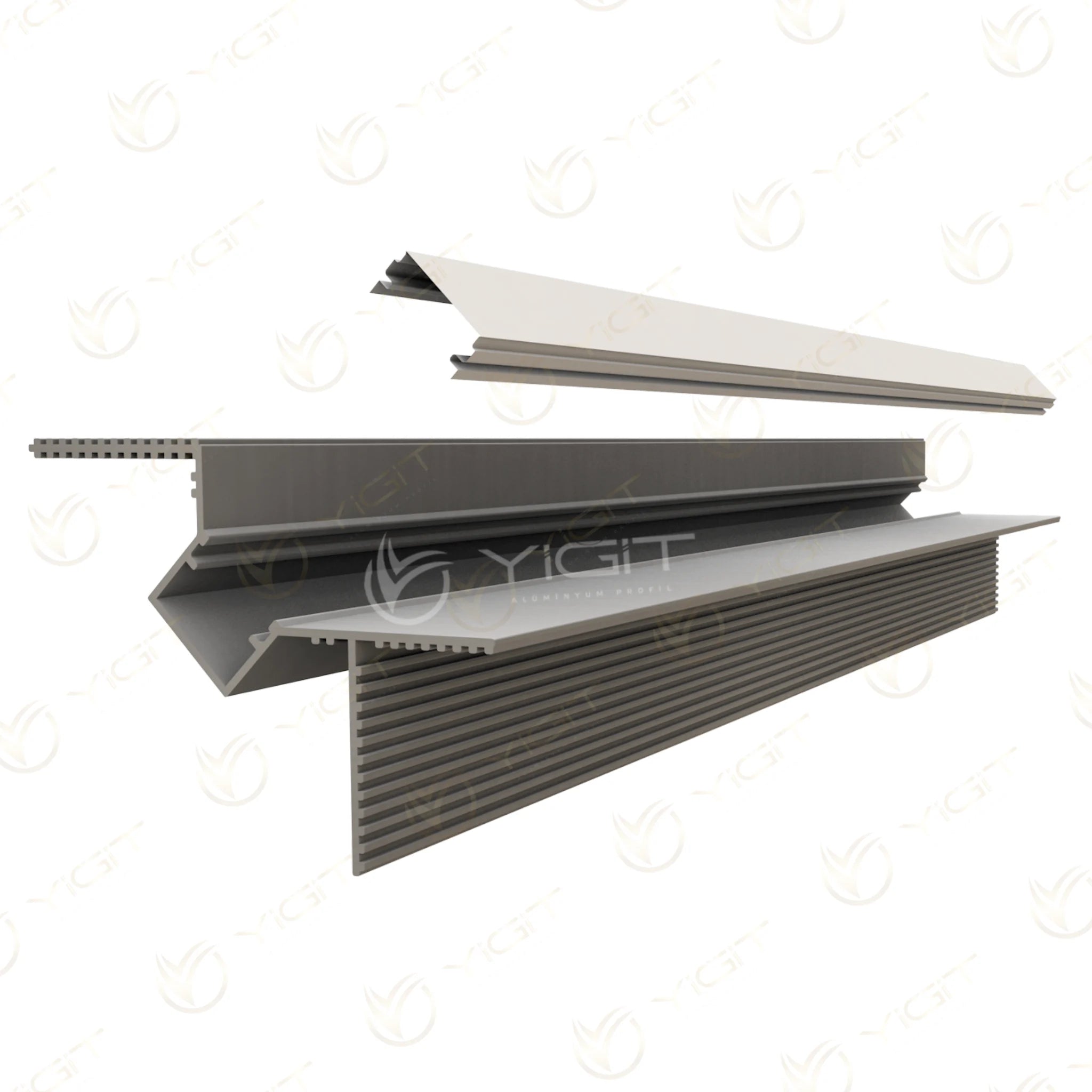

KESİT UYUMU
Gövde ve kapak birlikte çalışır
Kapak yalnızca görünen enine göre seçilmez. Kenar biçimi, tırnak yuvası ve oturma derinliği Y6304 ile eşleşmelidir. Gövde ve difüzörü gerçek numunede birlikte deneyin.
KÖŞE DÖNÜŞLERİ VE BOY EKLERİ
Kesimde doğru açı.
Köşede temiz devamlılık.
Köşe dönüşünde ışık çizgisiyle birlikte tırtıllı kanatların yönünü de eşleştirin. Açılı kanal ve iki kanat, birleşimin iki tarafında aynı doğrultuyu ve yüzey kotlarını korumalıdır.
- 01
Gerçek köşeyi ölçüp prova edin
Aynı düzlemdeki 90° dönüşte iki 45° kesim başlangıç çözümüdür. Kesit yönünü ve makine ayarını kısa parçalarla doğrulayın. Köşeyi kapatmak için profili yerinde bükmeyin.
- 02
Gövde ve kapak ekini eşleştirin
İki profilin kanalı ve difüzör ucu aynı doğrultuda buluşsun. LED dönüşünü izin verilen kesim noktaları ve uygun bağlantıyla çözün. Kabloyu kapağın oturma kenarına sıkıştırmayın.

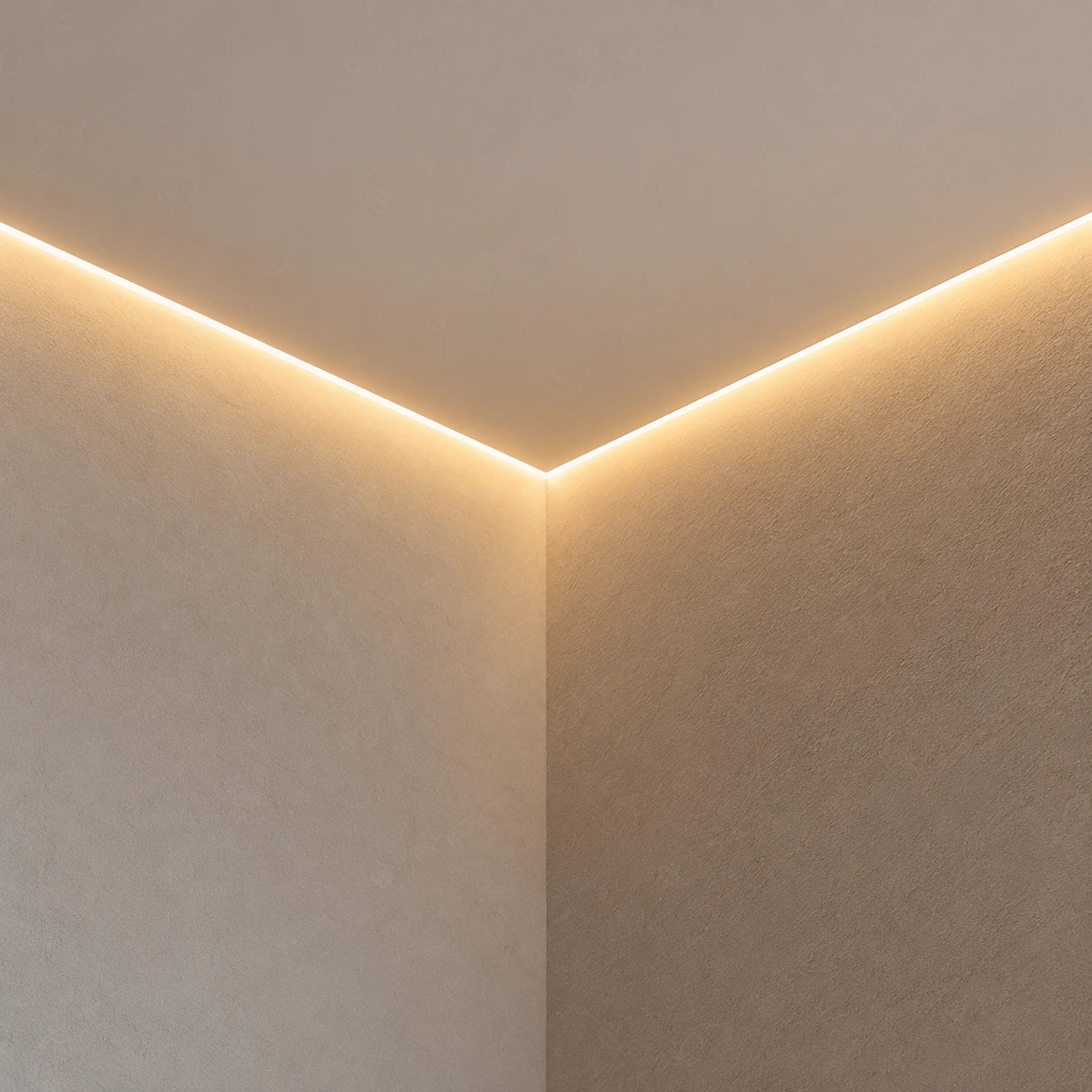

Köşe açısı, alçıpan kotu ve kablo dönüşü tek detayda çözülür. Bitmiş köşe görseli ışık etkisini anlatır; ölçülü kesim şablonu değildir.
TAVAN KENARINI VE NİŞ HATTINI PLANLAYIN
Gizli köşe hattınız
kaç metre?
Profil uygulanacak kenarları seçip gerçek uzunluklarını girin. Düz hat, L, U veya kapalı çevre için net metrajı, fire payını ve 3 metrelik boylarla yaklaşık sipariş miktarını görün.
Tavan kenarı · Kapalı çevre: 2 × (A + B)

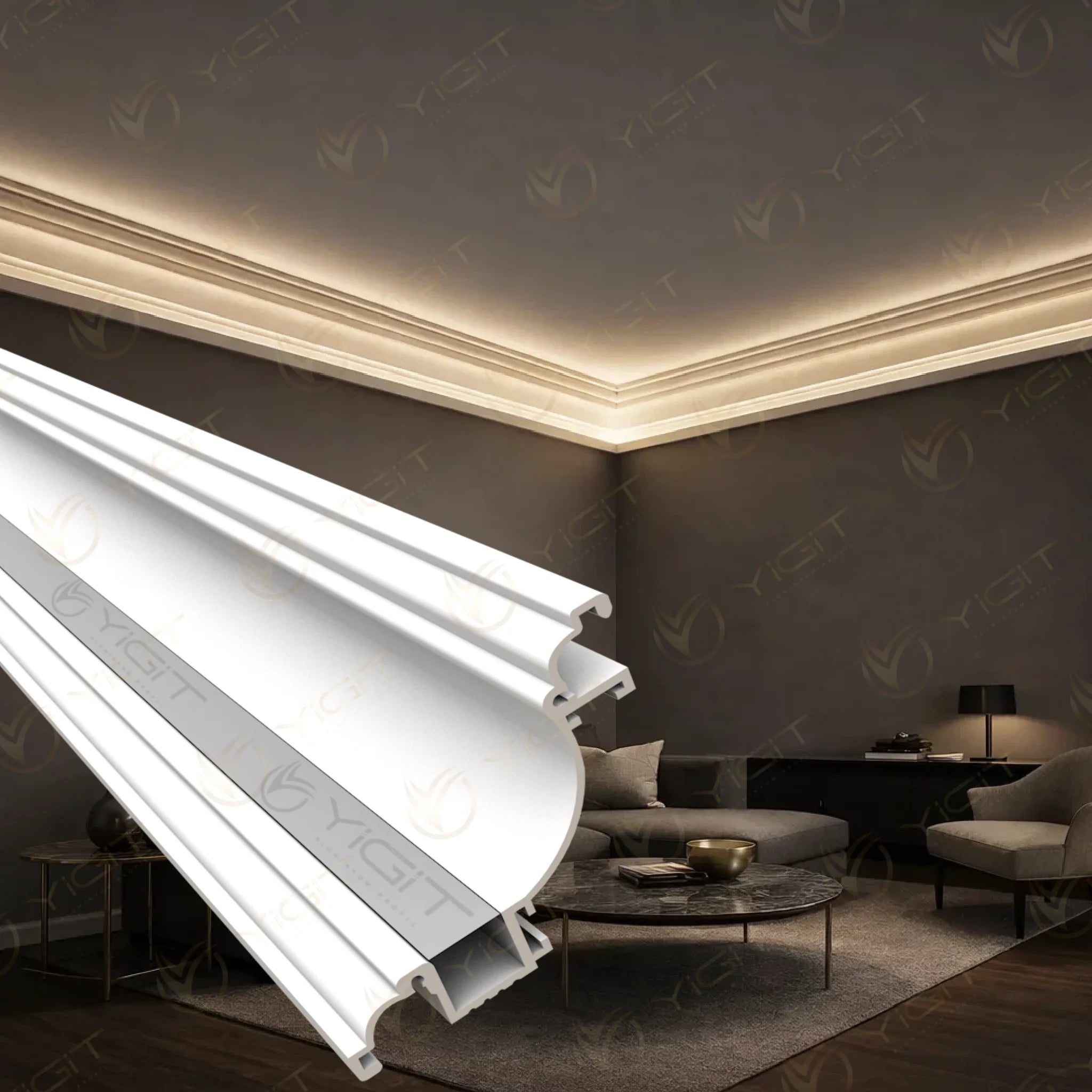

TAVAN AYDINLATMASINDA DİĞER DETAYLAR
