12×45 KANATLI LED PROFİLİ · Y6372
Y6372 · 12×45 KANATLI LED PROFİLİ
Tavanda net çizgi.
İki eşit kanat.
Alçıpan tavana yerleşen Y6372, opal ışık çizgisini iki geniş ve eşit kanatla tamamlar. Gövde tavan boşluğunda kalırken, yüzey üzerinde görünen kanatlar çizgisel aydınlatmaya belirgin bir çerçeve kazandırır.
Kesitin yerleşimini keşfedinAYDINLATMADA FARKI GÖRÜN
Aynı mekân.
Işıkla değişen his.
Aynı salonda ışık kapalıyken tavanı tanımlayan siyah çerçeveler, ışık açıkken mekâna eşlik eden çizgisel bir aydınlatmaya dönüşür. İki kanat da boy boyunca görünür kalır.

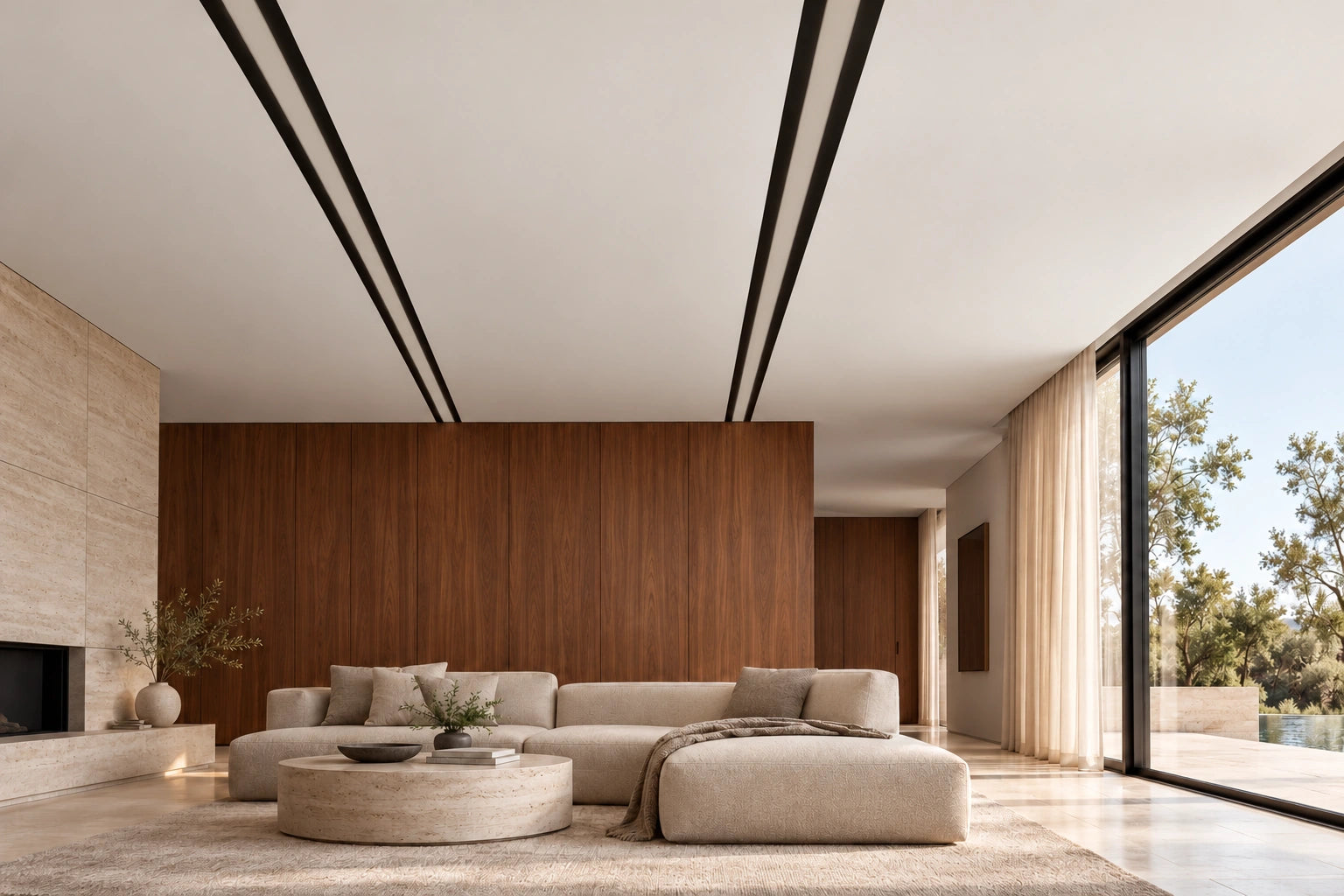

Işık kapalıyken belirgin çerçeve
Düz alçıpan üzerinde iki eşit kanat ve opal kapak, temiz bir doğrultu oluşturur.

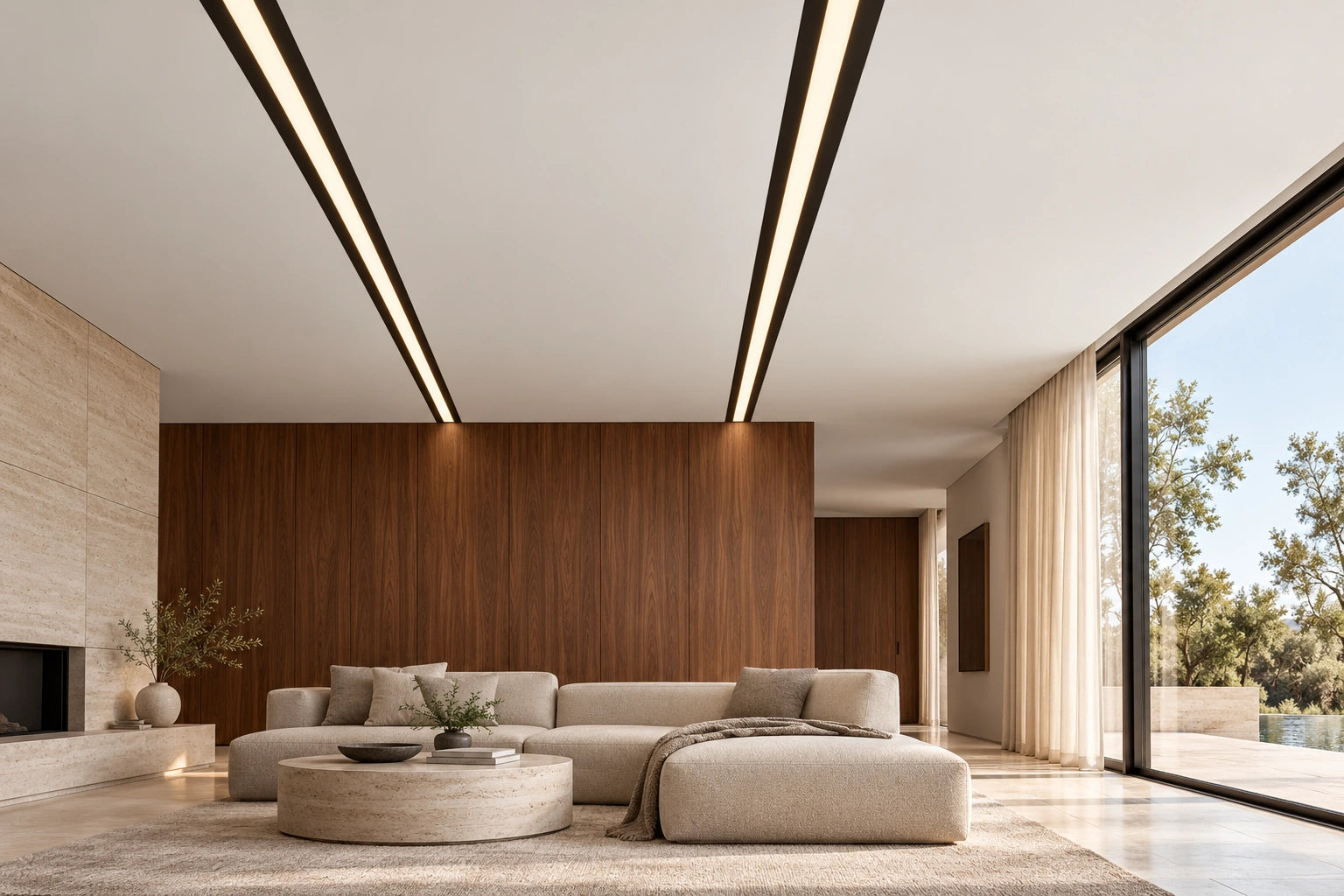

Işık açıkken kesintisiz çizgi
Difüzörün içinden aşağı yönlenen ışık, çerçevesiyle birlikte tavan tasarımını vurgular.
Aynı mekân için hazırlanmış temsili ışık karşılaştırmasıdır. Gerçek ışık dağılımı LED, difüzör, hat uzunluğu ve mekân ölçülerine göre değerlendirilir.
44,9 MM TOPLAM · 22 MM GÖVDE · İKİ EŞİT KANAT
Gövde tavanda.
Kanatlar yüzeyde.

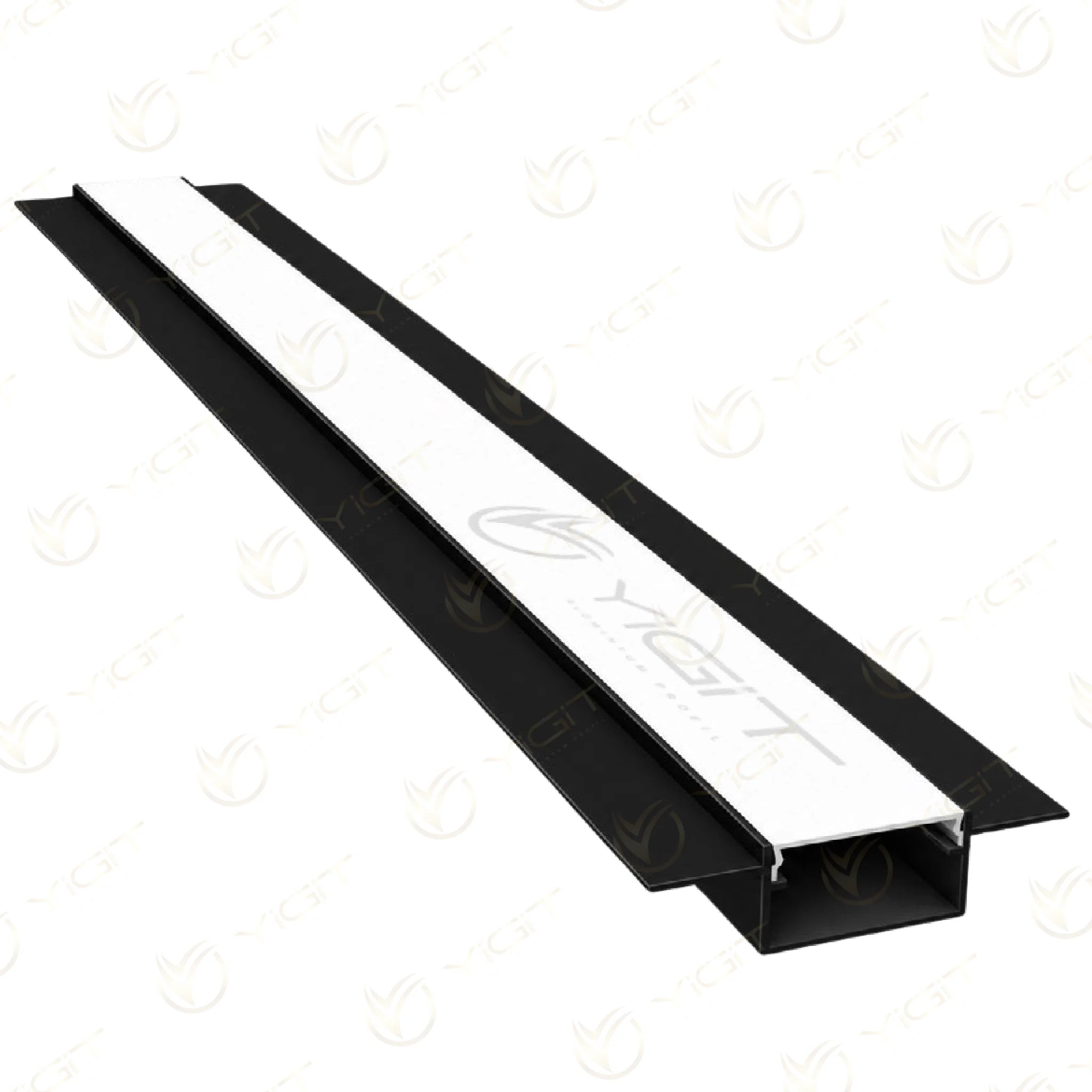

Y6372’nin dikdörtgen gövdesi alçıpan açıklığına yerleşir. Her iki yandaki geniş, düz kanatlar alçıpanın alt yüzeyine oturur. Ortadaki difüzör aşağı bakar; kapak, gövde ve kanatlar boy boyunca aynı doğrultuda devam eder.
- 01İki eşit kanat44,9 mm toplam genişlik ile 22 mm gövde arasındaki fark iki yana eşit dağılır: her kanadın dışa uzanımı yaklaşık 11,45 mm’dir.
- 02Düz alçıpanla temiz bitişLevhalar aynı kotta, rijit ve düz kalır. Geniş kanatlar tavan yüzeyinde görünür; üzerleri sıvayla kapatılmaz.

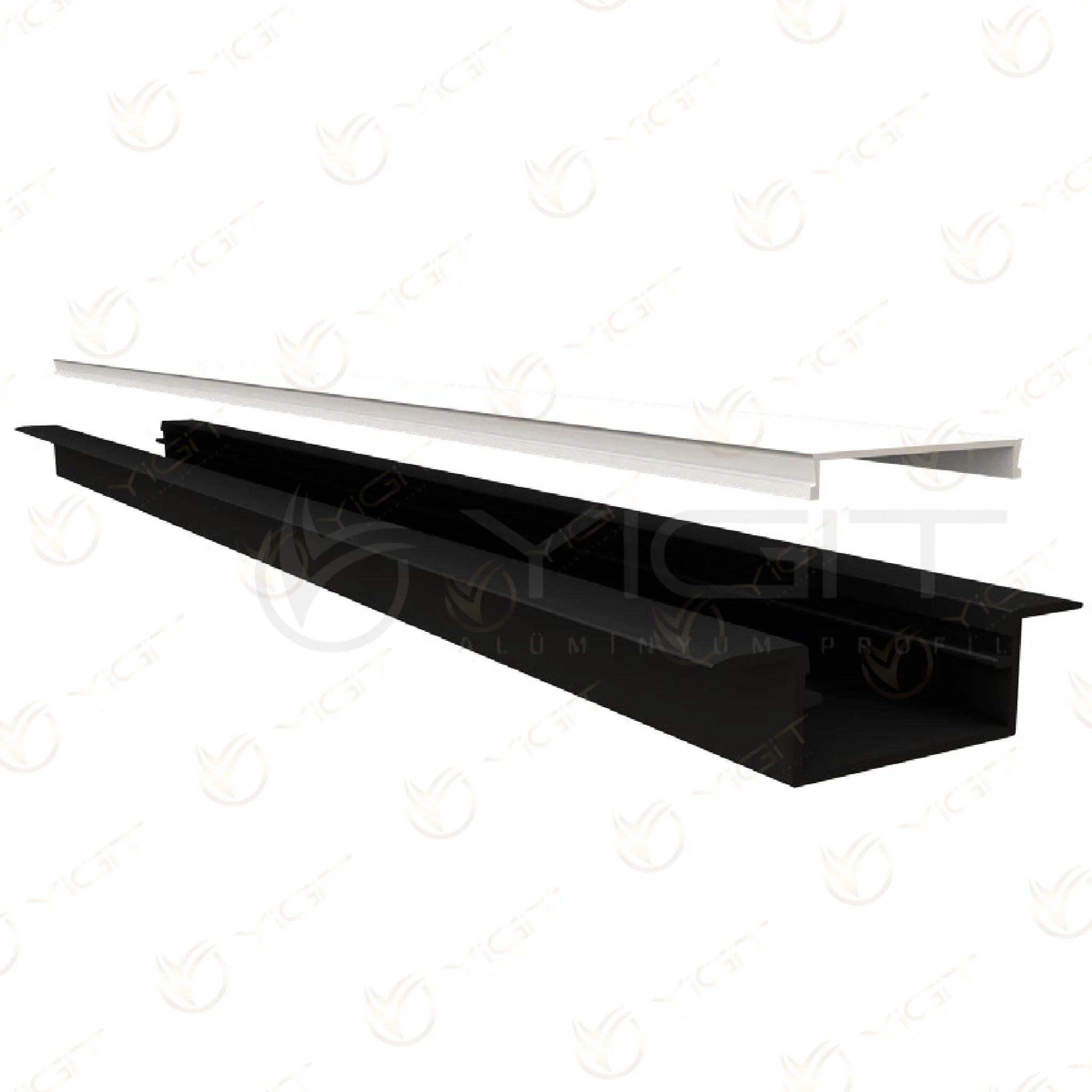

- 03Kanala oturan opal difüzörKapağın iki kısa tutunma kenarı gövdenin karşılıklı yuvalarına yerleşir. İnce opal yüzey ışığı aşağı verir.
KESİTİ TANIYIN
Kanat oranını görün.
Açıklığı gövdeye göre planlayın.
- Ürün kodu
- Y6372
- Malzeme
- Alüminyum
- Toplam genişlik
- 44,9 mm
- Gövde dış genişliği
- 22 mm
- Çizimdeki iç açıklık
- 19,5 mm
- Toplam yükseklik
- 11,3 mm
- Her yanda dışa uzanan kanat
- ≈ 11,45 mm
- Standart boy
- 3 metre
12×45, ürünün katalog adıdır. Teknik çizimde toplam genişlik 44,9 mm ve yükseklik 11,3 mm’dir. Simetrik kesitte kanat uzanımı (44,9 − 22) / 2 = 11,45 mm olarak hesaplanır. Alçıpan açıklığını toplam genişliğe göre açmayın; 22 mm gövde, montaj payı ve gerçek numuneyle birlikte değerlendirilir.
NERELERDE KULLANILIR?
Düz tavanda.
Farklı yaşam alanlarında.
Salon↗Oturma alanını iki net hatla tamamlayın.
Paralel çizgilerle tavanın doğrultusunu vurgulayın. Siyah kanatlar, kapak ışığı kapalıyken de tasarımın bir parçası olarak kalır.
Mutfak↗Tavan çizgisini kullanım alanına taşıyın.
Ada ve dolaşım hattını takip eden paralel tavan çizgileri oluşturun. Tezgâh üzerindeki görev aydınlatmasını ayrıca değerlendirin.
Koridor↗Uzun aks boyunca temiz devamlılık.
Alçıpan tavanın ortasında tek bir ışık hattı kullanın. Profil ve kapak eklerini, besleme noktalarını ve hat bitişini birlikte planlayın.
Yatak odası, ofis ve otel tavanlarında da aynı görünür kanat detayı sürdürülebilir. Hat aralığını, ışık gücünü ve sürücü erişimini mekâna göre planlayın.
UYGULAMA FİKİRLERİ
Aynı tavan detayı.
Altı mekân fikri.
Yatak odası, ofis ve otelden başlayın; salon, mutfak ve koridor örnekleriyle devam edin. Görselleri büyüterek tam kadrajı inceleyebilirsiniz.

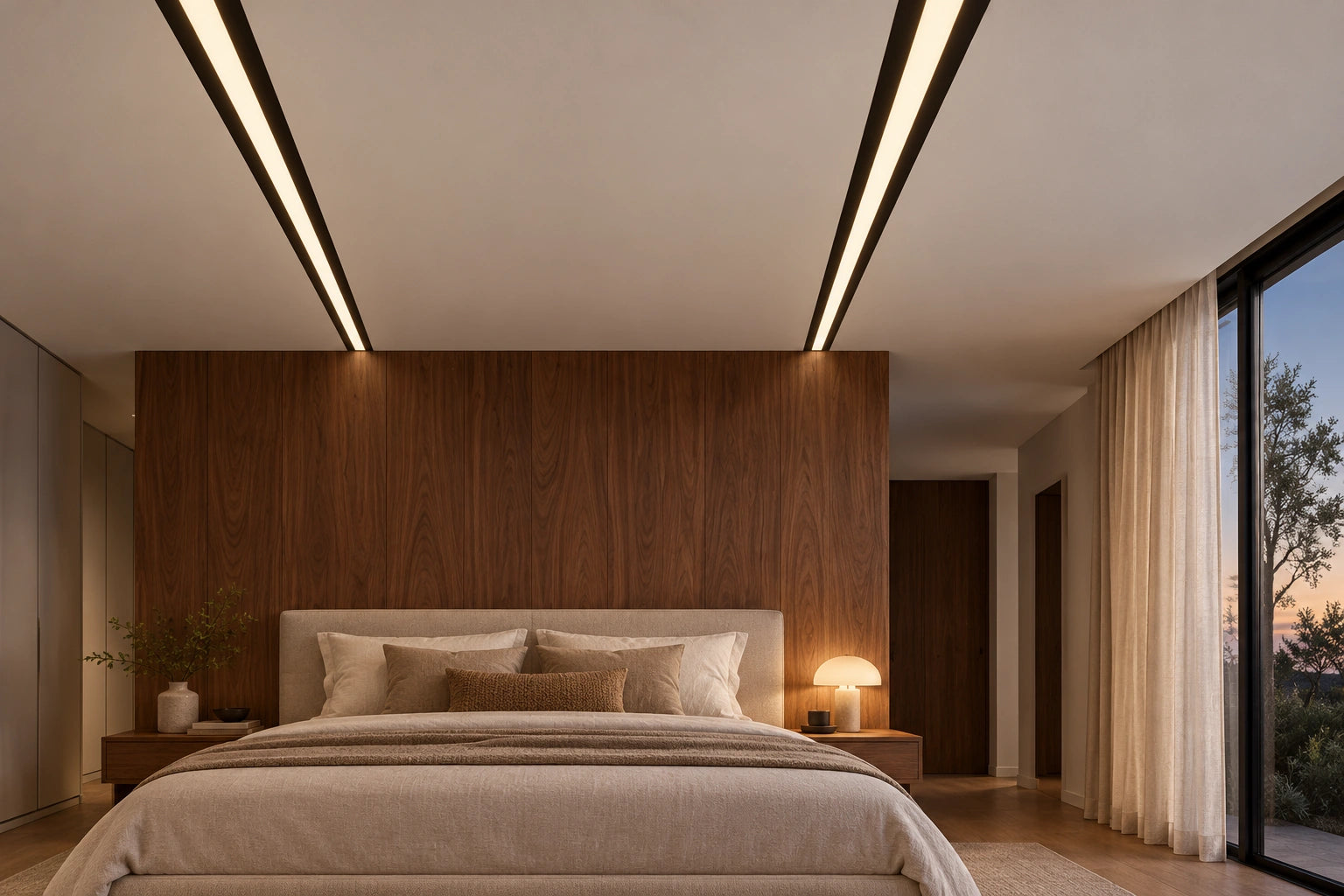

01 · YATAK ODASI · İKİ PARALEL HATALÇIPAN TAVAN · Y6372

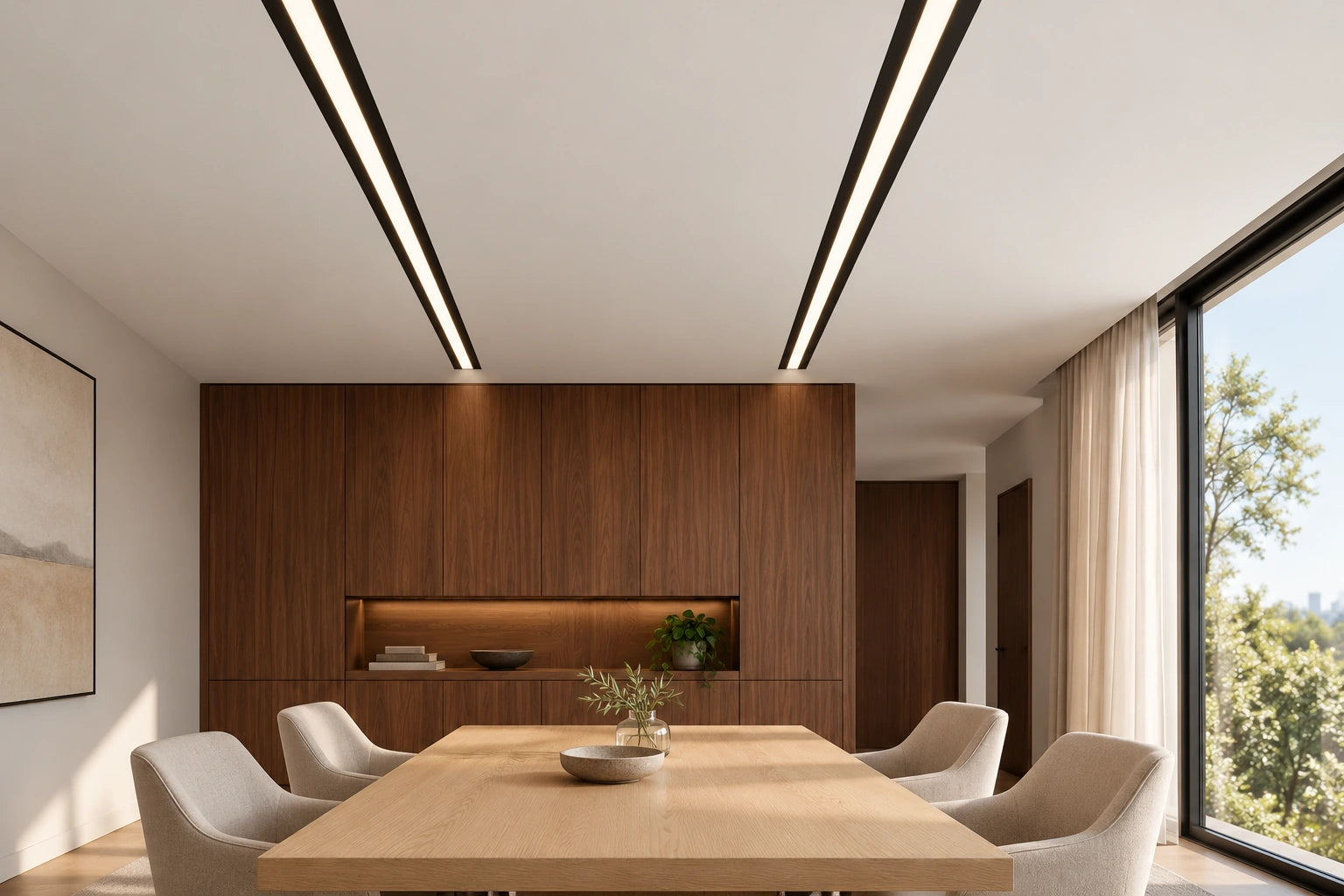

02 · OFİS · MASA ÜZERİNDE DOĞRULTUALÇIPAN TAVAN · Y6372
03 · OTEL · TAVANDA RİTMİK ÇİZGİLERALÇIPAN TAVAN · Y6372
04 · SALON · GÖRÜNÜR SİYAH ÇERÇEVEALÇIPAN TAVAN · Y6372

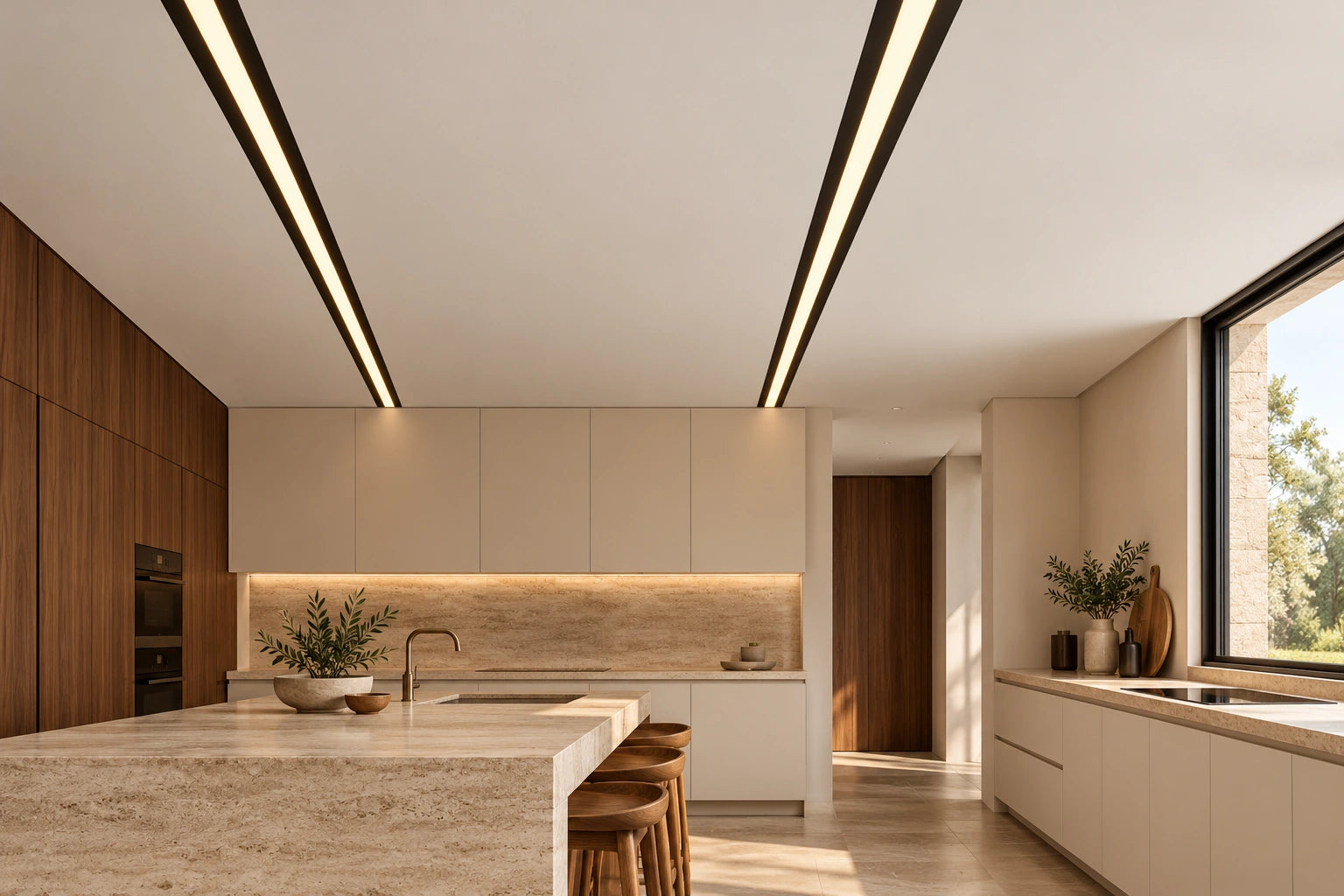

05 · MUTFAK · ADA VE DOLAŞIM HATTIALÇIPAN TAVAN · Y6372

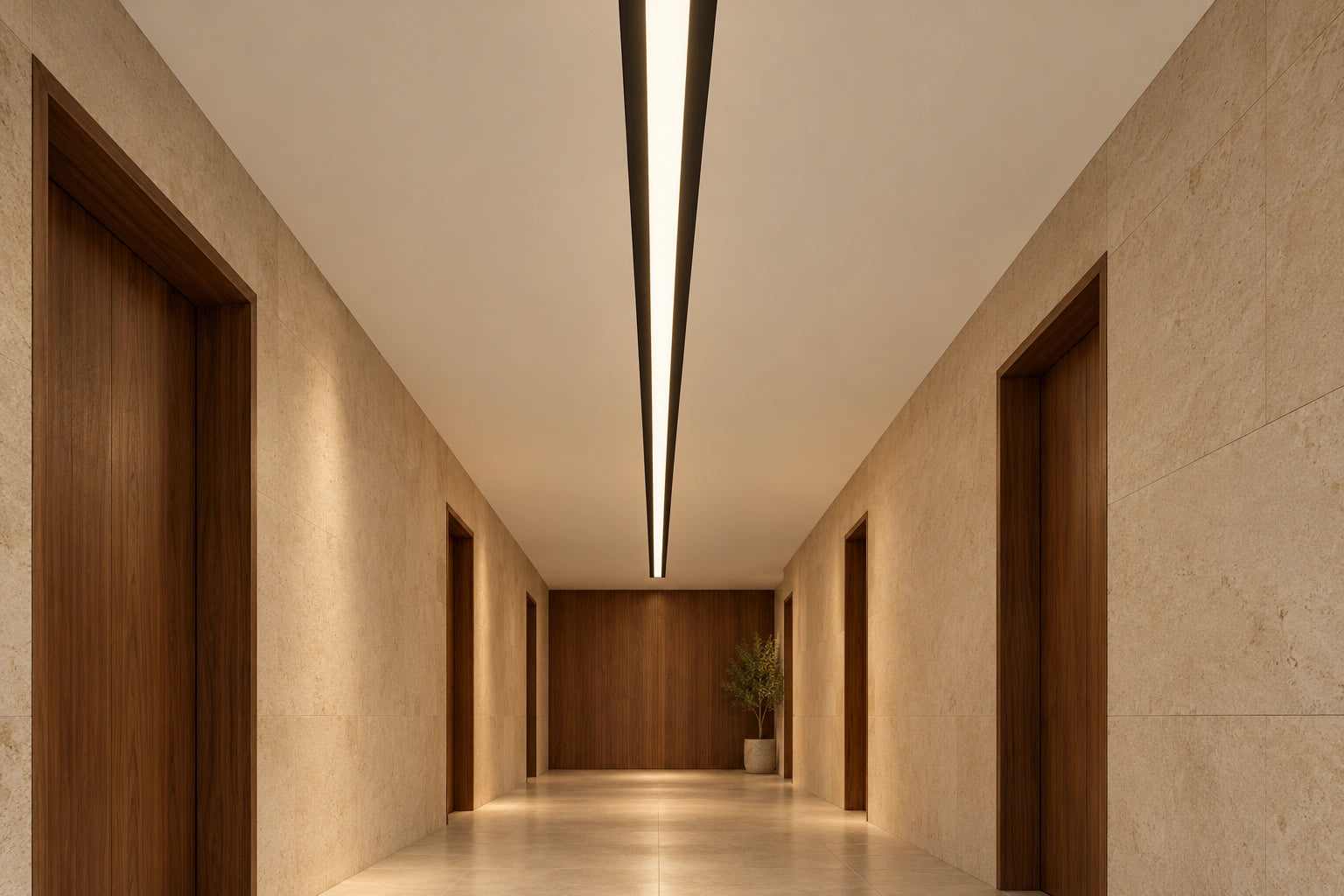

06 · KORİDOR · TEK DOĞRUSAL HATALÇIPAN TAVAN · Y6372
LED ŞERİT KARŞILAŞTIRMASI
Şeridi seçin.
Kapakla birlikte deneyin.
Tavanda doğrudan görünen ışık çizgisinde LED tipi ve difüzör birlikte önem kazanır. Şerit genişliğini kanalın kullanılabilir iç yatağına göre seçin; güç, ısı ve besleme gereksinimlerini aynı numunede değerlendirin.
60 Çipli LED Şerit
Belirgin ışık noktaları
120 Çipli LED Şerit
Daha sık ışık noktaları
- NUMUNEDE DENEYİN
240 Çipli LED Şerit
Daha bütünlüklü bir ışık çizgisi
- NUMUNEDE DENEYİN
COB LED Şerit
Nokta etkisini azaltan yoğun ışık yüzeyi
Karşılaştırma LED tiplerinin nokta etkisini gösterir. Çizimdeki 19,5 mm açıklık tek başına LED uyumluluğunu belirlemez; kullanılabilir iç yatak, kapak ve bağlantı payını birlikte kontrol edin.
MONTAJDA KRİTİK DETAY
Alçıpan düz kalsın.
İki kanat eşit otursun.
Tavan uygulamasında dikdörtgen gövde levhalar arasına girer; iki yatay kanat alçıpanın alt yüzüne oturur. LED ve difüzör aşağı bakar. Levha kalınlığı, taşıyıcı ve sabitleme detayı gerçek numuneyle birlikte çözülür.
Gövde açıklığa, kanatlar alt yüzeye
Açıklık genişliği gövdeye göre hazırlanır. Kanatların altında boşluk veya levhalar arasında kot farkı bırakmayın; profili alçıpanı eğerek yerleştirmeyin.
11,45 + 22 + 11,45 = 44,9 mm
İki kanat eşit genişlikte ve boy boyunca kesintisizdir. Görünür kanatların üzeri sıvayla kapatılmaz. Alçıpan yüzeyini düzgün tamamlayın; LED kanalı ve kapak yuvaları temiz kalsın.
- 01Tavan hattını, levha düzlemini ve elektrik erişimini planlayın.
- 02Gövdeye uygun açıklığı kısa numuneyle prova edin.
- 03İki kanadı düz alçıpanın altına eşit oturtup uygun sistemle sabitleyin.
- 04LED’i düz yerleştirin, kapağı oturtun ve bitmiş hattı kontrol edin.
Y6372 · ALÇIPAN TAVAN UYGULAMA REHBERİ
Kesitten bitmiş mekâna.
Sekiz adımda uygulama.
Düz levha ve doğru açıklıkla başlayın; gövde yerleşimini, LED’i ve difüzörü sırayla tamamlayın. Her adımda özgün ürün görselini veya ilgili yerleşim şemasını tam kadrajda inceleyin.
Hat konumunu, taşıyıcıları, kablo güzergâhını ve sürücü erişimini belirleyin. Alçıpan levhaları aynı düzlemde tutun; açıklığı gerçek gövde ve montaj payına göre prova edin.
Toplam 44,9 mm, kanatlar dâhil genişliktir. Açıklık planında 22 mm gövdeyi esas alın; iki yandaki yaklaşık 11,45 mm kanat alçıpanın alt yüzünü örter.
Hat boyunu ölçün; alüminyum gövdeyi destekleyerek uygun ekipmanla kesin. Difüzörü kendi malzemesine uygun yöntemle hazırlayın. Çapak ve kesim artıklarını temizleyin.
İki geniş kanadı alçıpanın alt yüzüne eşit oturtun. Taşıyıcı ve uygulamaya uygun sabitleme yöntemini kullanın; gövdeyi daraltmayın veya burmayın. Kanatlar görünür kalsın.
Enerji kesilmişken temiz alüminyum iç yatağa uyumlu şeridi düz yapıştırın. Tavandaki yönlendirmede bu yatak kanalın üst iç yüzeyidir; LED yüzü aşağı bakar. Kabloyu kapak yuvasından uzak tutun.
İnce opal difüzörün kısa tutunma kenarlarını gövdenin karşılıklı yuvalarına hizalayın. Kapağı kanalın altından düz tutun; uzun parçayı burmayın.
Kapağın uyumlu montaj yöntemine göre bir uçtan başlayıp kontrollü baskıyla ilerleyin. İki uzun kenarda kalkma veya sıkışmış kablo kalmadığını kontrol edin.
Montaj tamamlanınca sistemi çalıştırın. Difüzörün ışığını, boy eklerini ve iki siyah kanadın devamlılığını inceleyin. Gerçek hat bitişinde uyumlu uç kapaklarını değerlendirin.
01 · Alçıpan tavan hattını hazırlayın
02 · Gövde ve kanat ölçülerini ayırın
03 · Profil ve kapağı boyuna hazırlayın
04 · Yerleşimi prova edip sabitleyin
05 · LED’i düz iç yatağa yerleştirin
06 · Kapağın iki kenarını hizalayın
07 · Boy boyunca düzgün oturtun
08 · Bitmiş ışık hattını kontrol edin
Yerleşim şemalarında toplam genişlik, gövde ve iki kanadın oranı sabittir. Küçük tutunma detayları ve levha kalınlığı temsili gösterilmiştir. Kesin uygulama için özgün kesit, gerçek numune ve seçilen tavan sistemi birlikte değerlendirilir.
TAVAN KANALINA UYGUN DİFÜZÖR
İki kenarı hizalayın.
Kapağı boyunca oturtun.
Y6372’nin opal kapağı, ince ışık yüzeyi ve iki kısa tutunma kenarından oluşur. Tavan uygulamasında bu kenarlar yukarıdaki karşılıklı yuvalara girer; ışık yüzeyi aşağı bakar.
- 01
Kesit uyumunu inceleyin
Kapağın iki tutunma kenarını özgün gövdeyle karşılaştırın. Yalnızca görünen enine göre kapak seçmeyin.
- 02
Alttan kanala hizalayın
İki kenarı aynı anda karşılıklı yuvalarla eşleştirin. Kapağı düz tutun; kanatlara veya gövdeye çapraz bastırmayın.
- 03
Kontrollü baskıyla ilerleyin
Bir uçtan başlayarak boy boyunca ilerleyin. Kısa kenarların iki tarafta da yuvaya geçtiğini kontrol edin.
- 04
Oturmayı kontrol edin
İki kenarda açıklık veya kalkma kalmasın. Kapak düz ilerlesin; görünür iki kanat boyunca eşit çerçeve oluşsun.
Kapak oturmuyorsa zorlamayın. Yuva temizliğini, kesit uyumunu ve sabitleme sırasında gövdenin burulup burulmadığını kontrol edin. Kapağın kendi malzeme ve montaj talimatı esas alınır.
KESİT UYUMU
Gövde ve kapak birlikte çalışır
Kenar biçimi, tutunma tırnakları ve oturma derinliği Y6372 ile eşleşmelidir. Gövde, LED ve difüzörü kısa numunede birlikte deneyin.
KÖŞE DÖNÜŞLERİ VE BOY EKLERİ
Kesimde doğru açı.
Köşede temiz devamlılık.
Düz boy eklerinde iki kanat ve difüzör aynı doğrultuda buluşmalıdır. L dönüşlü tasarımlarda kesim açısı, kanatların karşılaşması ve LED bağlantısı birlikte planlanır.
- 01
İki kanadı ve kanalı birlikte eşleştirin
Gerçek 90° dönüş için doğru montaj duruşunda iki 45° kesimi kısa parçayla deneyin. Düz boy ekinde kesilen uçlar çapaksız olsun; kanatlardan biri diğerinin üzerine binmesin.
- 02
Işık açıkken boy ekini inceleyin
Opal kapak ekinde kot farkı veya geniş boşluk kalmasın. LED şeridi keskin köşede katlamayın; şeridin kesim noktalarına ve uyumlu bağlantı yöntemine göre ilerleyin.
Mekân görseli düz hat devamlılığını gösterir. Köşe kesimi ve uç kapak uyumu gerçek ürün numunesiyle netleştirilir.
ALÇIPAN TAVANDA PARALEL HAT PLANI
Kaç çizgi, kaç metre?
Tavan hattınızı hesaplayın.
Tek hat veya aynı boyda paralel hatlar için uzunluğu, hat adedini ve aynı düzenin kaç odada uygulanacağını girin. Net metrajı ve 3 metrelik boylarla yaklaşık ihtiyacı görün.
Alçıpan tavan · 2 paralel hat × 4 m · 1 oda
