Bei LED-Einbauprofilen mit Flansch sitzt der Profilkörper in einer ausgefrästen Nut, während die seitlichen Flansche auf der Oberfläche sichtbar bleiben. Das Sortiment von Yiğit Alüminyum umfasst Einbaumodelle in verschiedenen Querschnitten sowie eine verdeckte Eckvariante. Wenn Sie eine Einbaubeleuchtung in Möbeln oder Verkleidungen planen, prüfen Sie Nuttiefe, Breite des Profilkörpers und die von den Flanschen abgedeckte Fläche gemeinsam.
Kategorie-Ratgeber
Auswahlhilfe für LED-Einbauprofile mit Flansch
Ein LED-Einbauprofil mit Flansch bildet eine Aufnahme für LED-Streifen und deckt mit seinen seitlichen Flanschen die Kante der Nut ab. Bei der Auswahl eines Aluminium-Einbauprofils sind die Gesamtbreite des Profils und die Breite der Nut in der Oberfläche getrennt zu betrachten. Dass die Flansche auf der Oberfläche liegen, bestimmt die Montage dieser Querschnitte; nicht jedes Modell mit Flansch ergibt ein randloses Detail, das im Putz verschwindet.
Modelle nach Einbaukörper und Flanschform
-
Schmale Modelle mit Flansch
Die Querschnitte mit den Bezeichnungen 7×13 und 7×22 lassen sich für schmale LED-Linien vergleichen. Ob der nutzbare Kanal zum LED-Streifen passt, wird anhand der technischen Zeichnung geprüft. Die Modellbezeichnung allein gibt die Breite des LED-Streifens nicht an.
-
Verschiedene Profilbreiten
Die Modellbezeichnungen 10×23, 10×36 und 10×50 unterscheiden verschiedene Querschnitte mit Flansch. Bei der Wahl eines Einbauprofils für LED-Streifen ist neben der sichtbaren Flanschbreite zu prüfen, ob der Profilkörper in den Ausschnitt passt.
-
Weitere Kanalquerschnitte
Die Modelle 12×24 und 12×45 werden nach benötigter Tiefe und Breite ausgewählt. Der Raum zwischen LED und Diffusor im Kanal wird zusammen mit den vorgesehenen Beleuchtungskomponenten bewertet.
-
Verdecktes Eckdetail

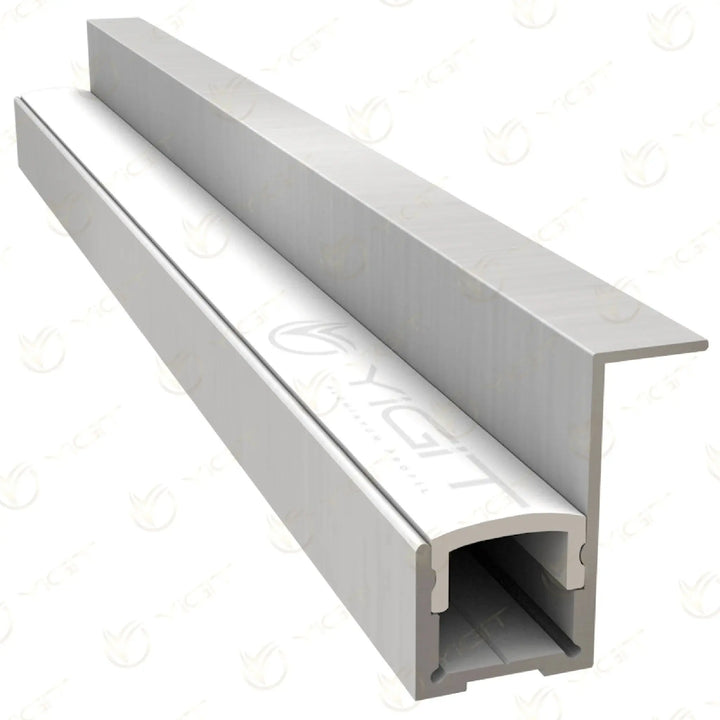

Das verdeckte LED-Eckprofil mit Flansch bietet eine andere Eckanordnung als die Modelle für ebene Flächen. Befestigungsfläche, Flanschrichtung und Lage der Lichtöffnung sind gemeinsam zu planen.
Das Nutmaß richtig festlegen
-
Ausschnittbreite
Maßgeblich ist das Maß des Einbaukörpers, nicht die Gesamtbreite über die Flansche. Toleranz und Ausführung der Nut richten sich nach dem technischen Detail des gewählten Modells.
-
Materialstärke
Prüfen Sie die Stärke der Fläche, in die das LED-Möbelprofil eingesetzt wird. Hinter der Nut muss genügend Material und Befestigungsfläche verbleiben.
-
Licht und Abdeckung
Breite des LED-Streifens, Kanaltiefe und Sitz der Diffusorabdeckung werden aufeinander abgestimmt. Es ist nicht davon auszugehen, dass Abdeckungen ähnlicher Breite in jedes Profil passen.
-
Enden und Kabelführung
Legen Sie vorab fest, wo die LED-Einspeisung erfolgt und wie das Profil am Ende abschließt. Berücksichtigen Sie Anschlüsse, die nach dem Fräsen der Nut schwer zugänglich sind.
Eingelassene Lichtlinien in Möbeln und Verkleidungen
Für LED-Profile in Schränken und Regalen kommen Querschnitte in Frage, für die eine Nut in die Oberfläche gefräst werden kann. Das LED-Einbauprofil mit Flansch wird zusammen mit dem Kantenabschluss von Regal, Vitrine oder dekorativer Verkleidung gewählt. Beim Eckmodell gilt statt einer geraden Nut die vom Produkt geforderte Anschlussgeometrie.
Nut fräsen und Befestigung planen
Der Profilquerschnitt sollte vor der Bearbeitung der Oberfläche an einem kurzen Probestück abgeglichen werden. Flucht und Tiefe bleiben über die gesamte Nut gleich; der saubere Sitz der Flansche auf der Oberfläche wird geprüft. Die Befestigungsart wird passend zu Profilkörper und Trägermaterial gewählt. Lage von LED und Abdeckung sowie die Zugänglichkeit der Anschlüsse werden nach der Montage erneut geprüft.
Den passenden Querschnitt festlegen
Vergleichen Sie Ausschnittmaß, Gesamtbreite über die Flansche und nutzbaren LED-Kanal in derselben technischen Zeichnung.
