LED’Lİ ALÇIPAN Z PROFİLİ · Y6273
ALÇIPAN BİTİŞİNDE İNCE BİR IŞIK
Yüzeyler ayrılır.
Işık arada devam eder.
Tavan kademesini, duvar bitişini veya niş çevresini ışıkla tanımlayın. Y6273’ün farklı kotlara uzanan Z kanatları, alçıpan geçişini düzenler; yan yüzdeki LED kanalı mimari çizgiyi aydınlatır.
Z kesitin yerleşimini keşfedinAYDINLATMADA FARKI GÖRÜN
Aynı salon.
Işıkla belirginleşen kenar.
İnce bir alçıpan bitişi, ışık açıldığında mekânın mimarisini öne çıkarır. Aynı kadrajda LED hattı kapalı ve açıkken oluşan farkı inceleyin.

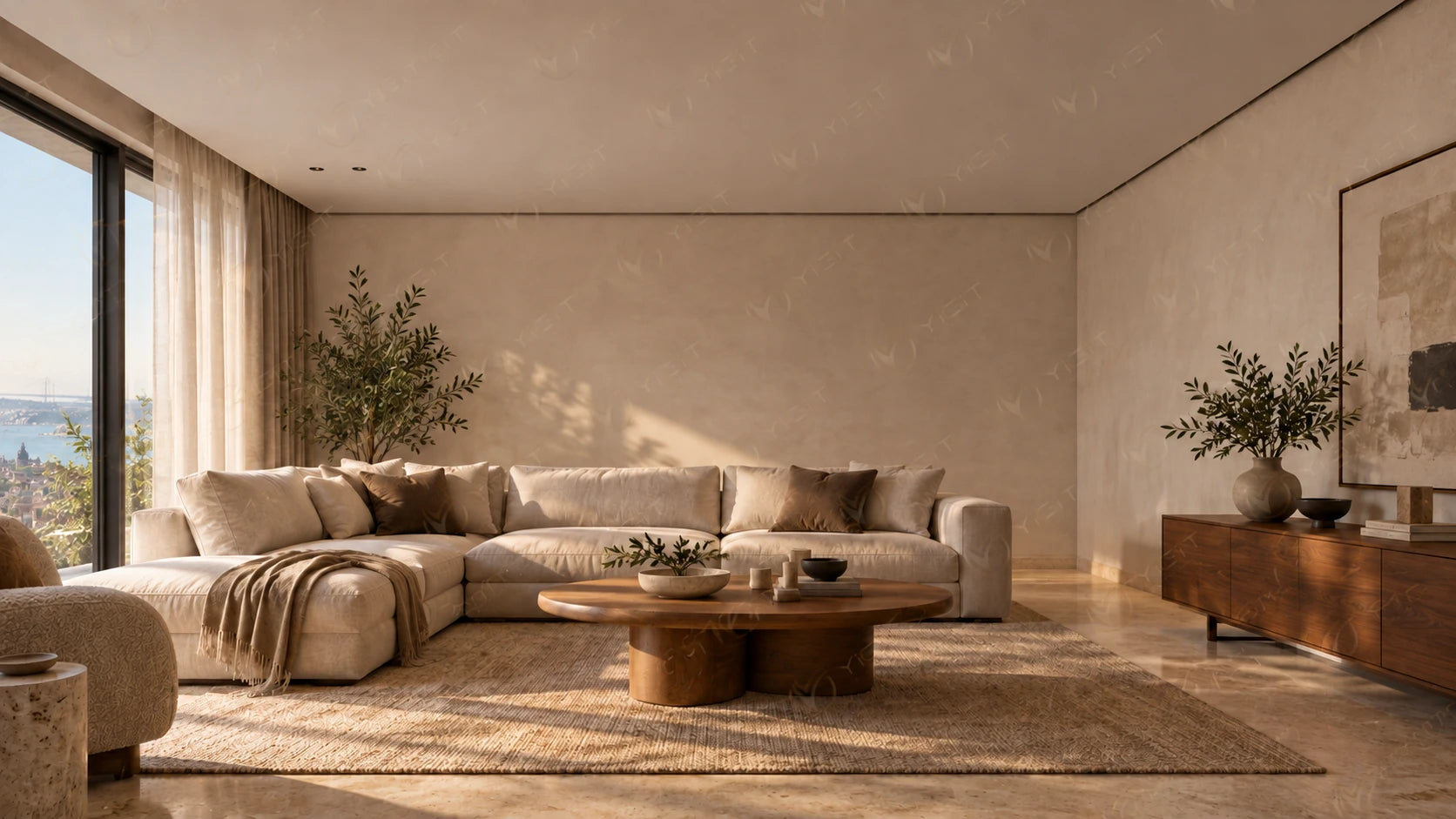

Sade bir bitiş çizgisi
Alçıpan ile duvar arasındaki kademe, gündüz görünümünde ince bir gölge çizgisi olarak kalır.

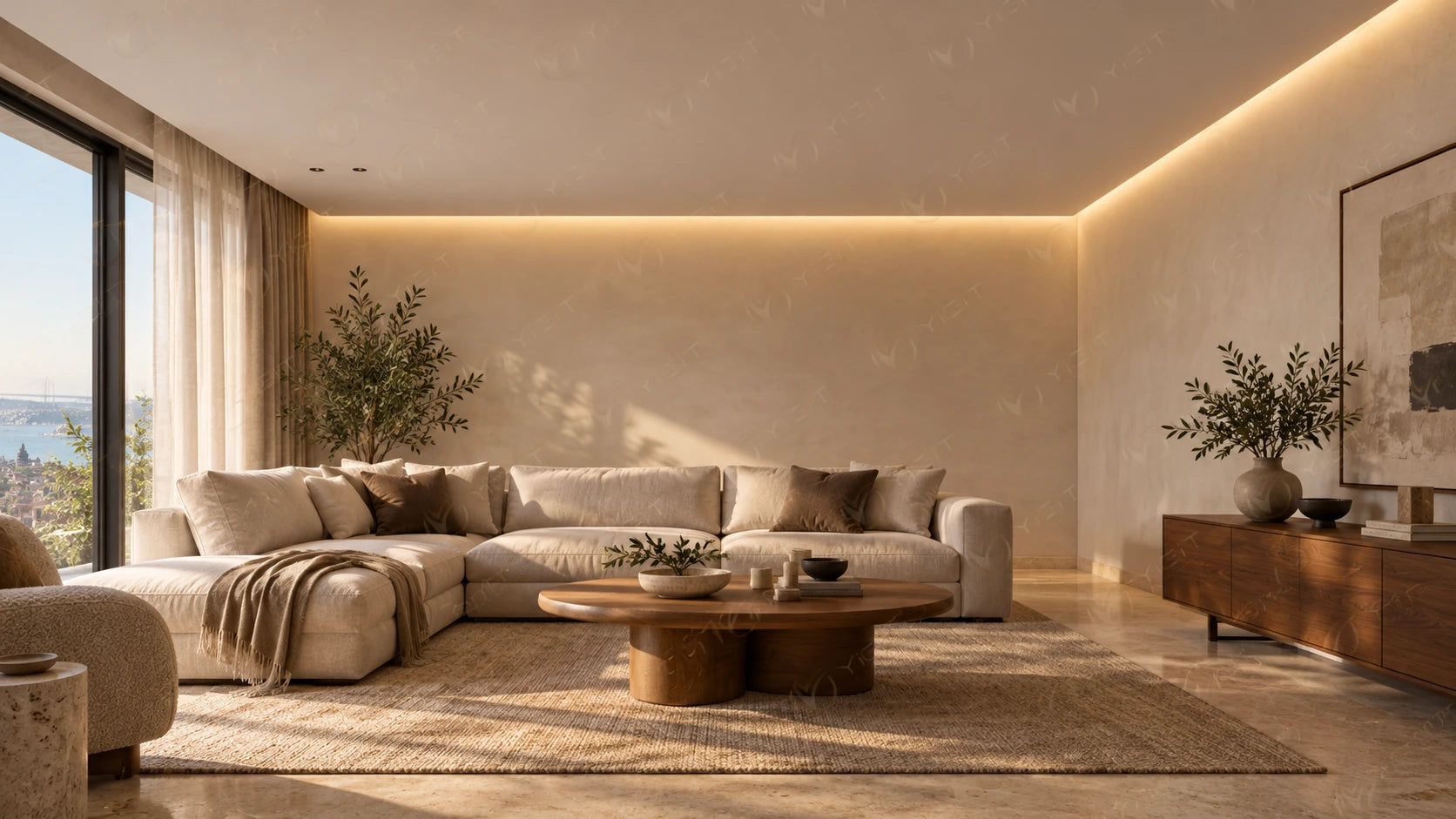

Aydınlık bir yüzey geçişi
Yan kanaldan gelen ışık, kenarı görünür kılar ve üst duvar yüzeyine yumuşak bir vurgu ekler.
Aynı mekân üzerinden hazırlanmış temsili ışık karşılaştırmasıdır. Gerçek etki; LED, difüzör, kanal yönü, yüzey rengi ve uygulama boşluğuna göre değişir.

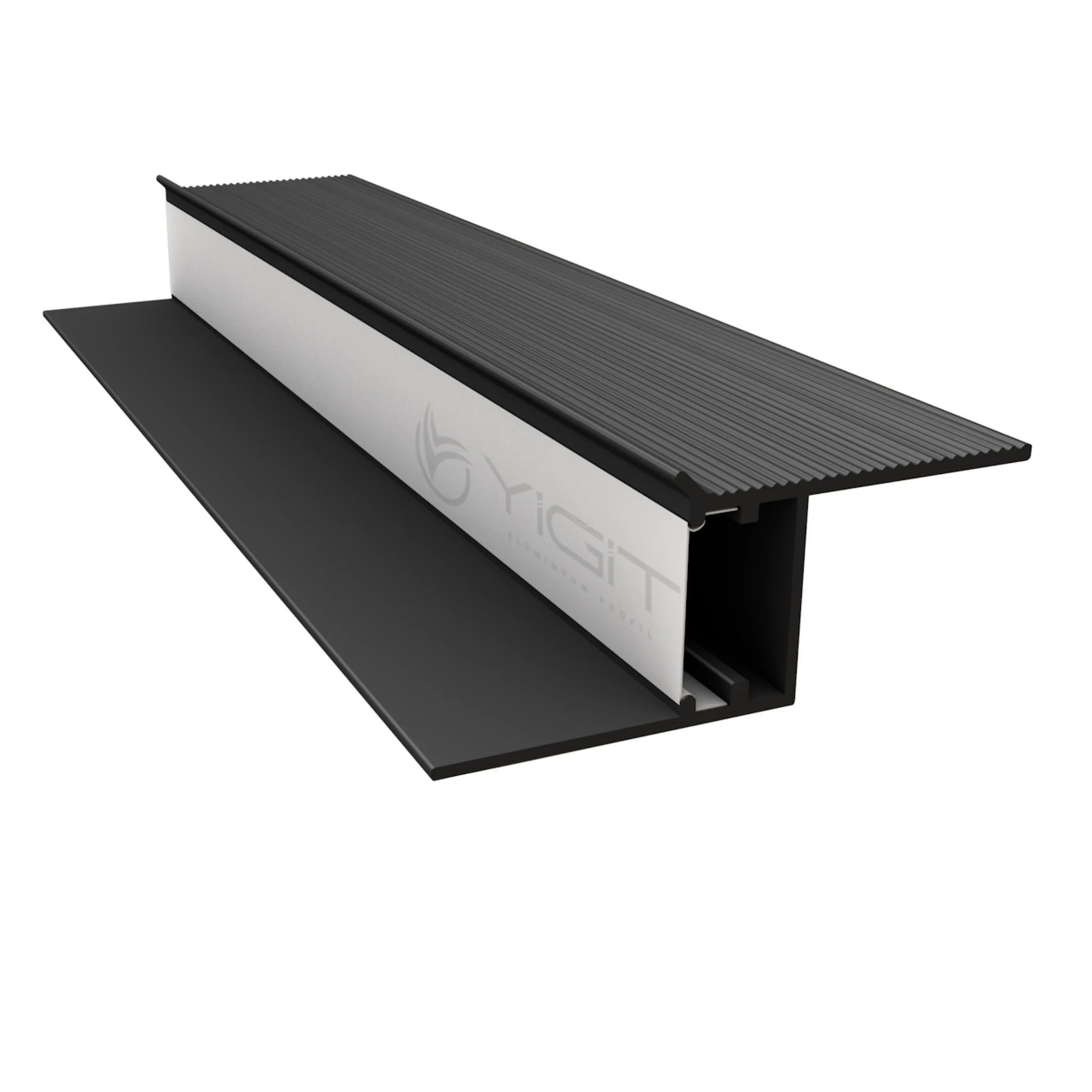

Z KESİT · YAN YÜZDE LED KANALI
İki farklı kot.
Aralarında ışık.
Karşıt yönlere uzanan kanatlar, farklı seviyelerdeki alçıpan yüzeylerini aynı detayda buluşturur. Aradaki yan kanal, LED ve uyumlu düz difüzör için yer oluşturur. Montaj yönü, bitmiş yüzey kotu ve hedeflenen ışık etkisi birlikte planlanır.
- 01Karşıt yönlere uzanan kanatlarZ biçimi, tavan kademeleri ve alçıpan kenar geçişleriyle birlikte çalışır. Kanatları ve alçıpan katmanlarını montaj kesitine göre eşleştirin.
- 02Yanda kalan ışık açıklığıDifüzör, gövdenin yan yüzündeki açıklığa oturur. Işığın hangi yüzeyi vurgulayacağı profilin yerleşim yönüne bağlıdır.
- 03Bitişten önce planlanan detayProfil, kablo ve bağlantı yerlerini alçıpan kapanmadan belirleyin. Yüzey işlemlerinden sonra kanal ve kapak kenarları temiz, erişilebilir kalsın.
KESİTİ TANIYIN
Kesiti okuyun.
Kotları birlikte planlayın.
- Ürün kodu
- Y6273
- Gövde malzemesi
- Alüminyum
- Toplam kesit yüksekliği
- 15,2 mm
- Çizimdeki üst yatay ölçü
- 25 mm
- Çizimdeki alt yatay ölçü
- 23,8 mm
- İç düşey açıklık ölçüsü
- 10 mm
- Çizimdeki diğer düşey ölçü
- 12,7 mm
- Standart profil boyu
- 3 metre
- Işık açıklığı
- Yan yüzde, düz difüzörlü
Ölçüler özgün teknik çizimden aktarılmıştır. 10 mm iç düşey ölçüyü, 25 mm yatay ölçüyü veya 15,2 mm toplam yüksekliği tek başına LED/kapak sipariş eni olarak kullanmayın. Alçıpan kalınlığı, bitiş katmanı ve gerçek profil–kapak numunesi birlikte kontrol edilir.
NERELERDE KULLANILIR?
Alçıpanın bittiği yerde
ışık başlasın.
Salon↗Tavanın sınırlarını belirginleştirin.
Duvarla birleşen alçıpan kenarında ince bir ışık çizgisiyle oturma alanının çevresini tanımlayın.
Mutfak↗Kademeyi tasarımın parçası yapın.
Dolap üstü veya tavan geçişindeki alçıpan bitişini vurgulayın; tezgâh aydınlatmasını ayrıca planlayın.
Koridor↗Hattı mekân boyunca sürdürün.
Uzun alçıpan kenarında doğrultuyu koruyun. Boy eklerini, köşe dönüşlerini ve besleme noktalarını önceden belirleyin.
Sitedeki salon, mutfak ve koridor kullanım alanlarına ek olarak tavan kademeleri, duvar bitişleri, niş çevreleri ve ışıklı yüzey geçişleri için değerlendirilebilir. Z kesitin iki farklı kotla uyumunu proje detayında çözün.
UYGULAMA FİKİRLERİ
Bir bitiş detayı.
Altı farklı mekân.
Yatak odası, ofis ve niş detayıyla başlayın; ardından salon, mutfak ve koridordaki yerleşimleri inceleyin. Görselleri büyüterek ışığın alçıpan kenarıyla ilişkisine bakın.

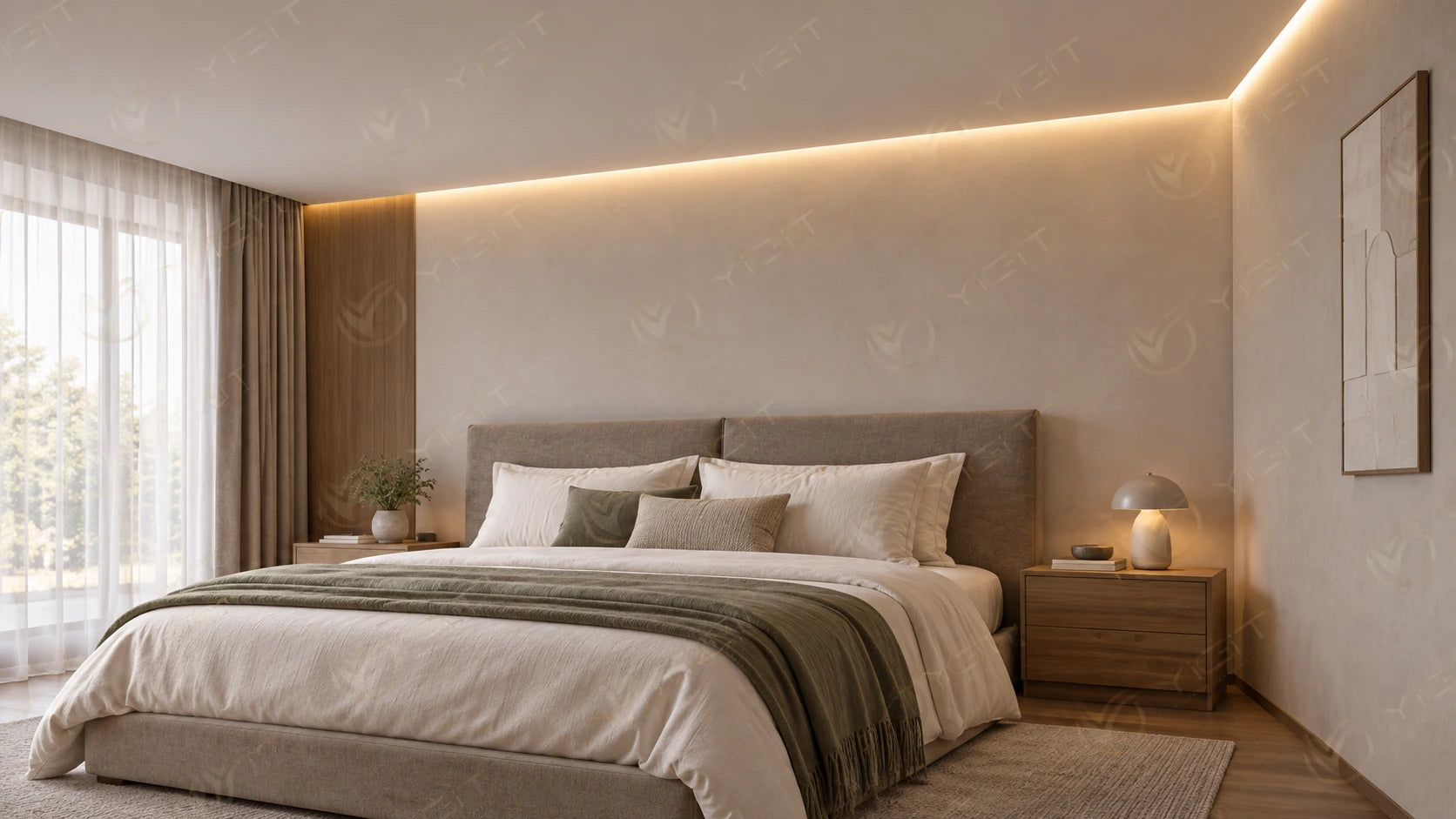

01 · YATAK ODASI · SAKİN BİR ÜST HATLED’Lİ ALÇIPAN Z · Y6273
02 · OFİS · MİMARİ ÇİZGİLED’Lİ ALÇIPAN Z · Y6273

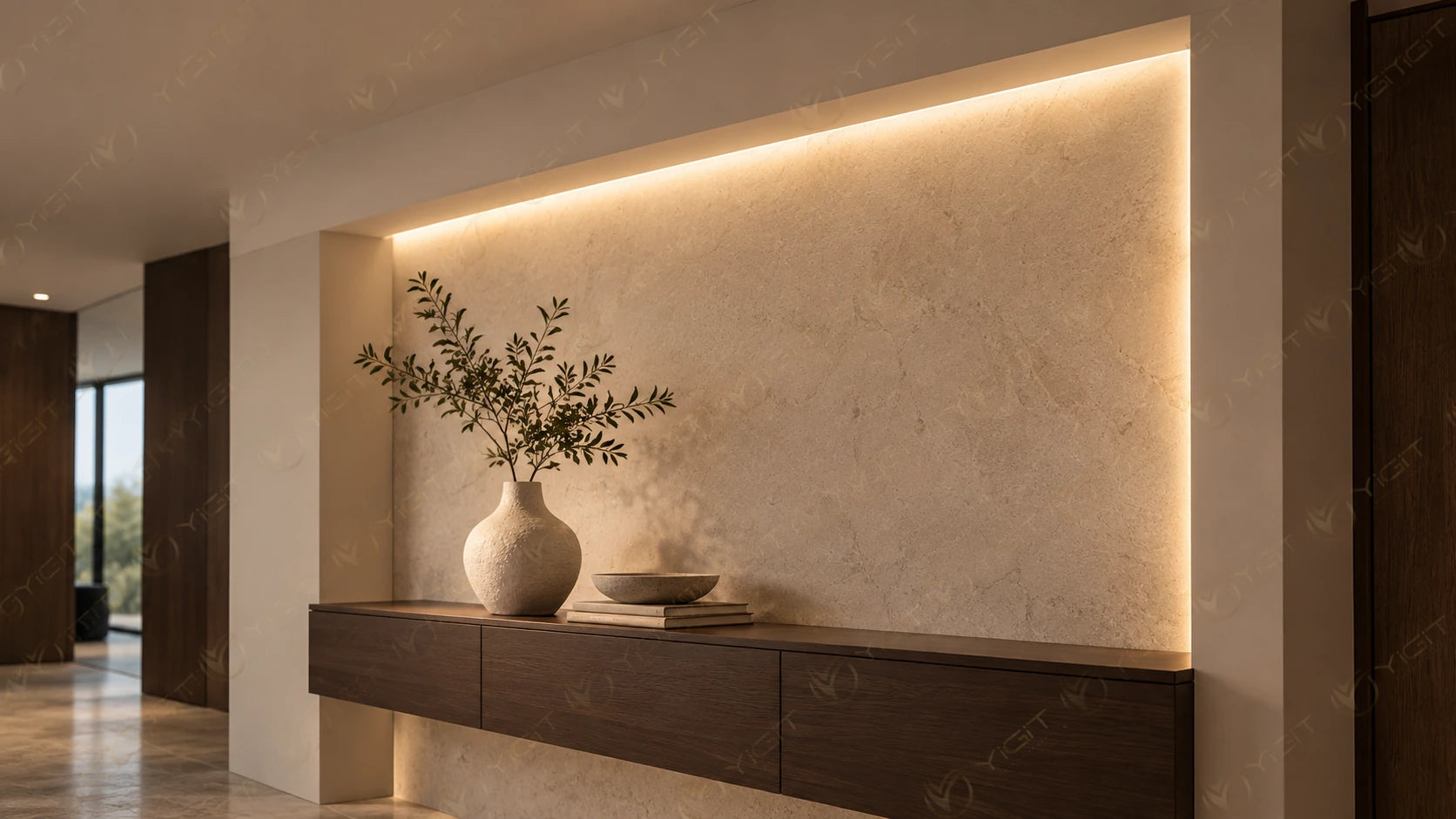

03 · NİŞ · YÜZEYLER ARASINDA IŞIKLED’Lİ ALÇIPAN Z · Y6273
04 · SALON · AYDINLIK BİR GEÇİŞLED’Lİ ALÇIPAN Z · Y6273

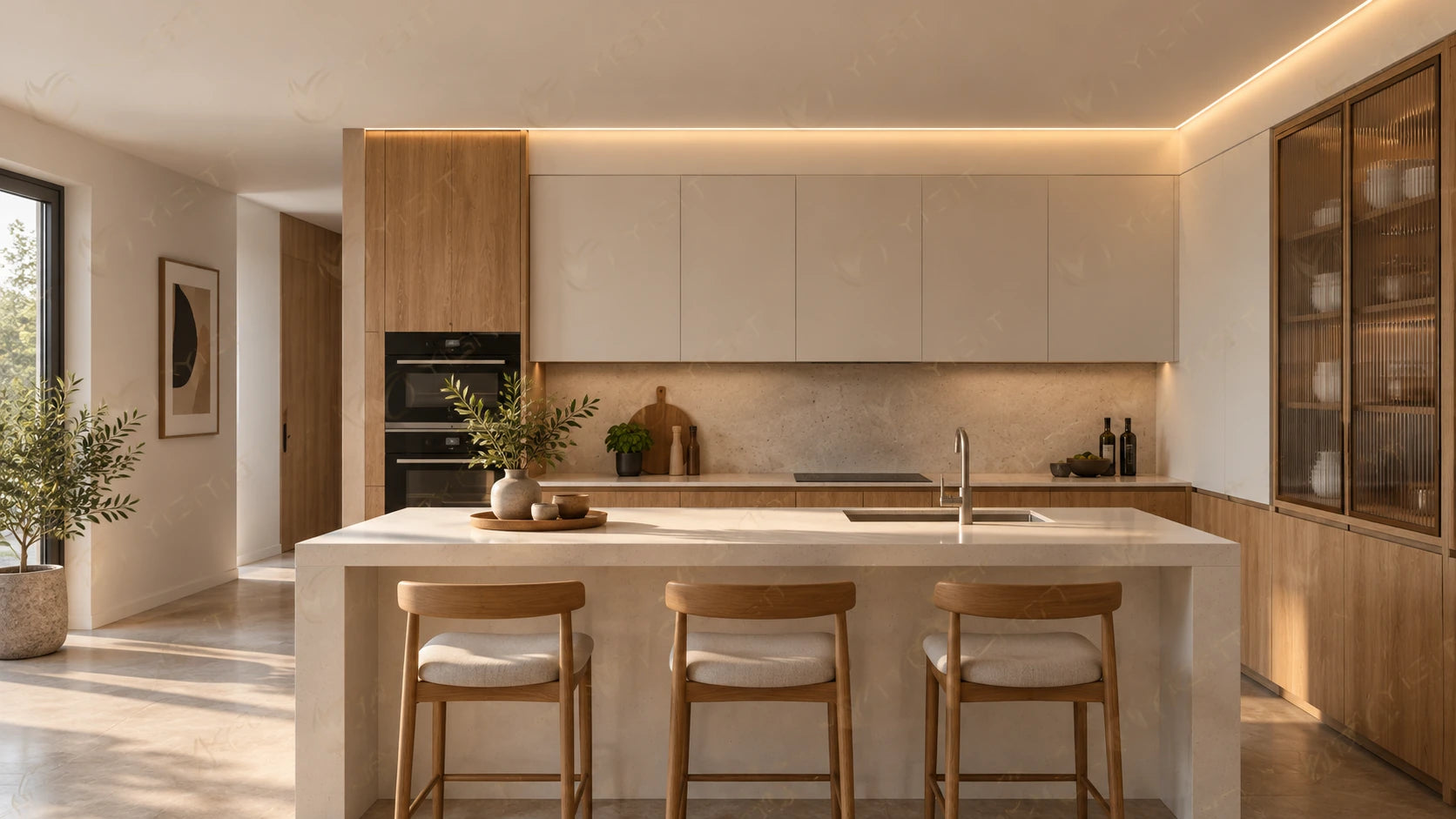

05 · MUTFAK · KADEMEYİ TAMAMLAYINLED’Lİ ALÇIPAN Z · Y6273

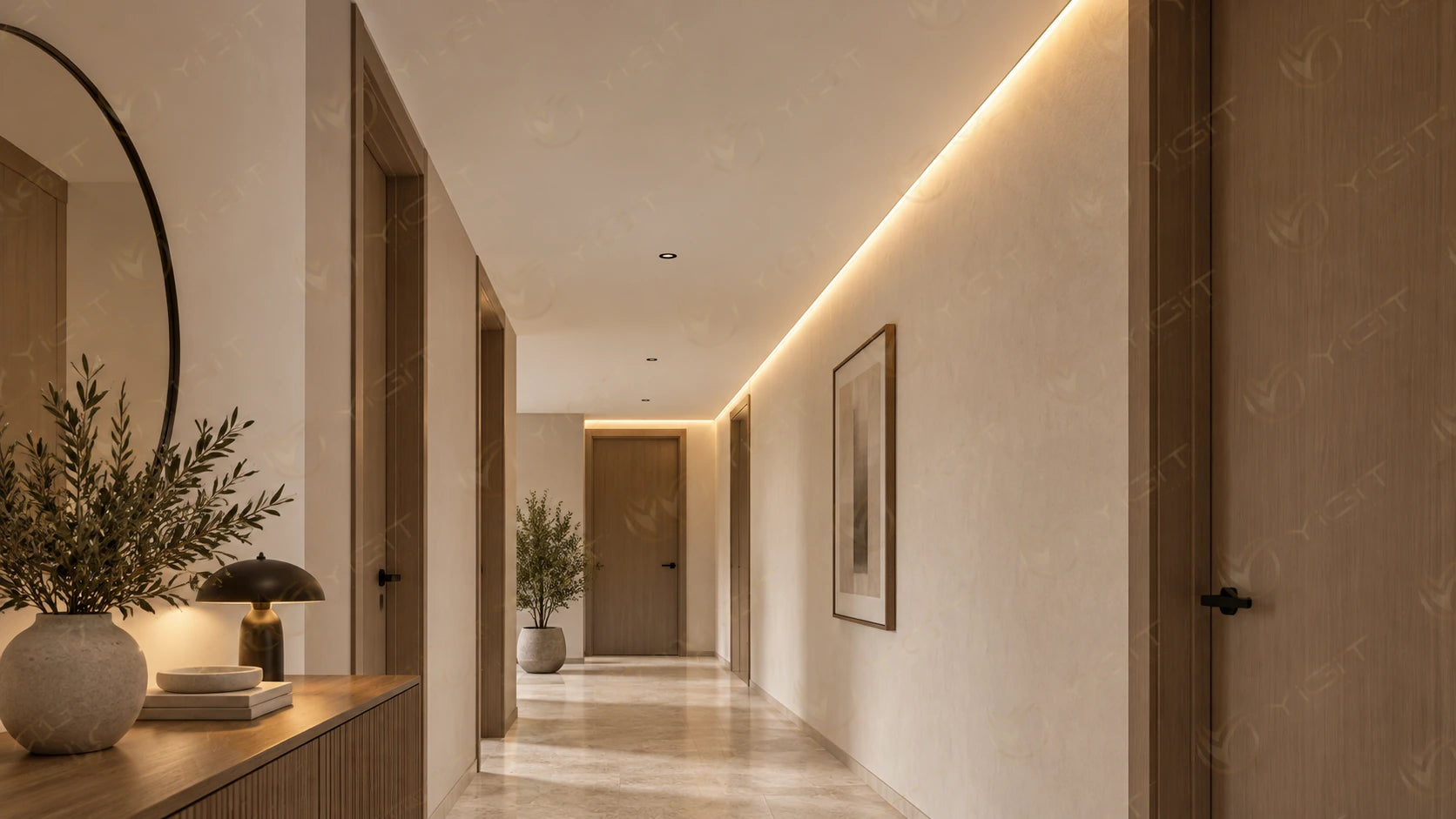

06 · KORİDOR · HAT BOYUNCA DEVAMLILIKLED’Lİ ALÇIPAN Z · Y6273
LED ŞERİT KARŞILAŞTIRMASI
Işık çizgisini
birlikte seçin.
LED tipi, çip sıklığı ve difüzör birlikte çalışır. Y6273’ün yan kanalı için şerit enini ve gücünü kullanılabilir iç yüzeye göre seçin; ışığın yönünü kapaklı numunede deneyin.
60 Çipli LED Şerit
Belirgin ışık noktaları
120 Çipli LED Şerit
Daha sık ışık noktaları
- NUMUNEDE DENEYİN
240 Çipli LED Şerit
Daha bütünlüklü bir ışık çizgisi
- NUMUNEDE DENEYİN
COB LED Şerit
Nokta etkisini azaltan yoğun ışık yüzeyi
Karşılaştırma görselleri LED tiplerinin nokta etkisini anlatır; Y6273’ün ölçülü kesiti değildir. Çip sıklığı tek başına homojenlik garantisi vermez. Gerçek kanal, şerit ve difüzörle numune kontrolü yapın.
MONTAJDA KRİTİK DETAY
Kanatların kotu doğru.
Işık kanalı açık kalsın.
Z profilin iki kanadı aynı düzlemde değildir. Alçıpan katmanlarını ve bitmiş yüzeyi, profilin özgün montaj kesitiyle birlikte çözün; kanal yönünü sıva ve boya öncesinde doğrulayın.
İki kanadı aynı kota zorlamayın
Üst ve alt kanatlar farklı alçıpan yüzeyleriyle çalışır. Yerleşimi paylaşılan kesitle eşleştirin; boşluğu kapatmak için gövdeyi eğmeyin. Bağlantıyı uygun taşıyıcı ve yüzey koşullarına göre belirleyin.
Tırnak yuvasını temiz bırakın
İki uzun kenardaki özgün yuvalar kapağın yerleşimini belirler. Sıva, boya, çapak veya kabloyu bu bölgelerden uzak tutun. Uymayan kapağı gövde ağzını açarak ya da tırnakları bükerek zorlamayın.
- 01Alçıpan katmanlarını ve bitmiş yüzey kotunu kesitle eşleştirin.
- 02Kısa profil ve kapak numunesini ışık yönüyle birlikte prova edin.
- 03Kanatları gövdeyi eğmeden sabitleyin; kanalı yüzey işlemlerinde koruyun.
- 04LED bağlantısı, kapak oturuşu ve ışık çizgisini birlikte kontrol edin.
UYGULAMA REHBERİ
Z kesitten ışıklı bitişe.
Sekiz adımda uygulama.
Önce kot ve kanat yerleşimi, ardından sabitleme ve yüzey bitişi; en son LED, kapak ve ışık kontrolü. Her adımı seçerek ürüne özel 3D montaj şemasını büyütün.
Alçıpan bitişinin uzunluğunu, kademe yönünü ve bitmiş yüzey kotunu ölçün. Kablo çıkışını, besleme yerini ve bakım erişimini alçıpan kapanmadan belirleyin.
Gövdeyi ve kapağı ayrı ayrı, malzemelerine uygun yöntemle kesin. Metal uçlardaki çapakları temizleyin. Köşe ve boy birleşimlerini kısa parçalarla prova ederek nihai ölçüyü doğrulayın.
Karşıt yönlere uzanan kanatları, kesitte gösterilen farklı alçıpan seviyeleriyle eşleştirin. Yan LED açıklığının hedeflenen yüzeye baktığını ve kapağa erişim kaldığını kontrol edin.
Paylaşılan montaj kesitindeki kanat bölgelerini esas alın. Yüzeye ve taşıyıcıya uygun bağlantıyla profili düz sabitleyin; vida başı ve sıkma kuvveti LED kanalını, gövdeyi veya tırnak yuvasını bozmasın.
Alt yatay kanadın tırtıklı yüzeyini ve kanal ağzının altındaki dış çıkıntıyı sıvayla tamamen kapatın. Bitişi alçıpan yüzeyiyle tek ve düz bir düzlemde sürdürün. LED açıklığını ve kapak yuvalarını açık bırakın; yüzey kuruduğunda korumayı ve kalıntıları temizleyin.
Enerji kesilmişken, seçilen LED’i yan kanalın temiz iç yüzeyine yerleştirin. Şerit enini, gücünü ve yapışma yüzeyini numunede kontrol edin. Yalıtılmış bağlantı ve kablo payı kapak yuvalarını engellemesin.
Elektrik kontrolünün ardından enerjiyi kesin. Uyumlu düz kapağı yan açıklığın iki uzun kenarına hizalayıp dengeli basınçla yerleştirin. Kapağın ve gövdenin kenarlarını zorlamayın.
Montaj tamamlanınca hattı çalıştırın. Yan ışığın yönünü, köşe birleşimini, boy eklerini ve kapak oturuşunu inceleyin. Güç kaynağına ve gerekli bağlantılara bakım erişimini koruyun.
01 · Hattı ve kotları planlayın
02 · Boyu işaretleyin ve kesimi hazırlayın
03 · Z kanatlarını yerinde prova edin
04 · Kanatları uygun bağlantıyla sabitleyin
05 · Alt kanadı sıvayla tamamen kapatın
06 · LED ve kablo bağlantısını hazırlayın
07 · Difüzörü boy boyunca oturtun
08 · Işık çizgisini ve bitişleri kontrol edin
Görseller işlem sırasını anlatan temsili sahnelerdir; bazı yakın planlarda işlemi göstermek için tezgâh numunesi kullanılmıştır. Ölçü ve yerleşimde özgün ürün kesiti ve montaj referansı esas alınır. Bağlantı, LED ve yüzey bitişi gerçek numuneye göre belirlenir.

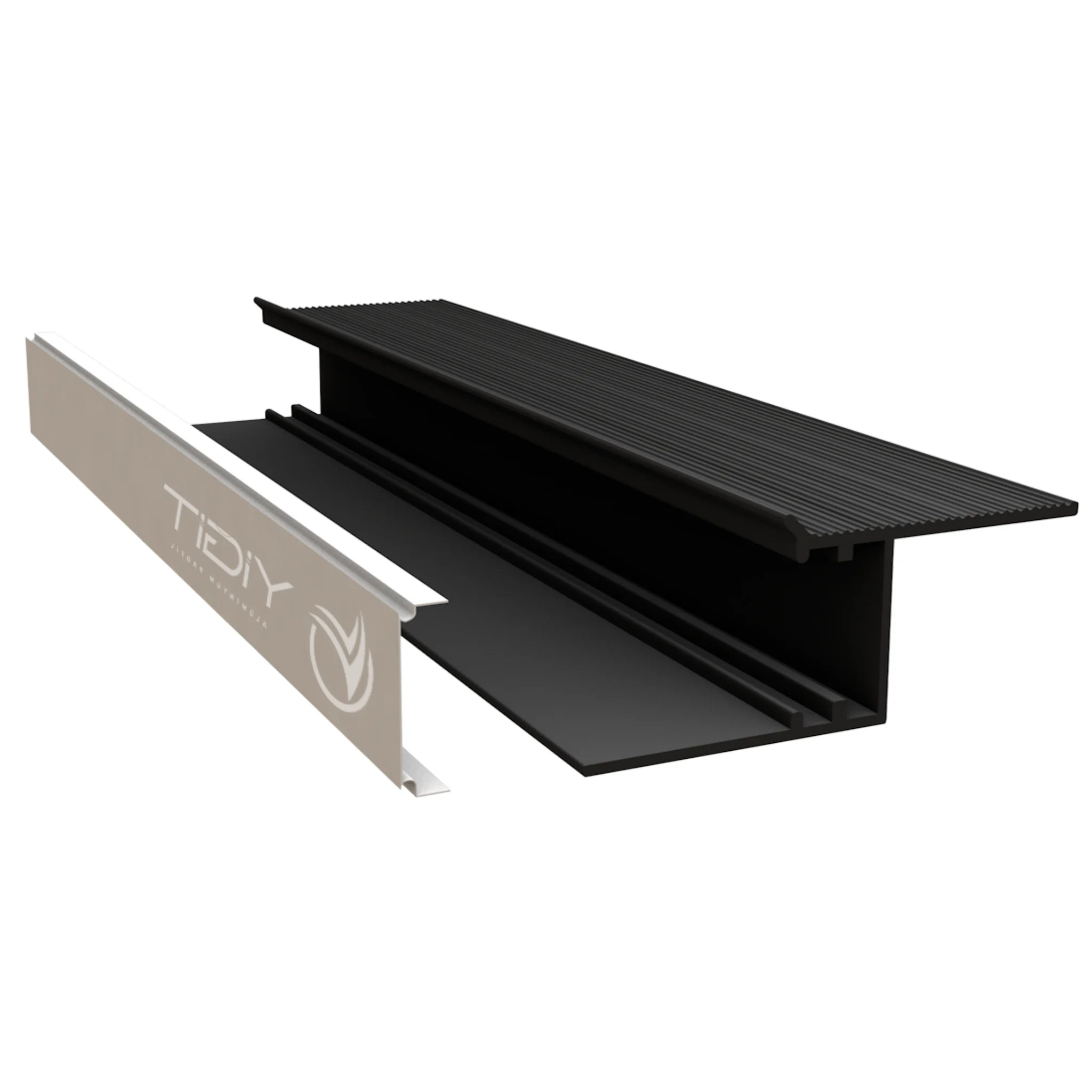

DİFÜZÖR KAPAK
Yan kanala hizalayın.
İki kenarı da oturtun.
Y6273’ün düz difüzörü, Z gövdenin yan açıklığını kapatır. LED ve kablo kontrolünün ardından, enerji kesilmişken kapağı özgün oturma kenarlarıyla eşleştirin.
- 01
Düz kapağı hizalayın
Kapağı yan açıklığa paralel tutun. İki uzun kenarı özgün yuvalarla eşleştirin; kanal içinde çapak, boya veya kablo kalmasın.
- 02
Dengeli basınçla oturtun
Bir kenarı yuvasına alın, karşı kenarı hafif basınçla yerleştirin. Boy boyunca ilerleyin; tırnakları esnetmeyin veya kapağı aşırı bükmeyin.
- 03
Boy boyunca kontrol edin
İki kenarın tam oturduğunu kontrol edin. Kapakta kalkma, ek yerinde seviye farkı veya açıklık kalmasın; çizmeden ilerleyin.
- 04
Işıkla son kontrolü yapın
Montajı tamamladıktan sonra ışığı açın. Difüzör boyunca dağılımı ve ekleri inceleyin; alüminyum kanatlar ışık yüzeyi değildir.
Kapak oturmuyorsa zorlamayın. Profil–kapak kesit uyumunu, yuva temizliğini ve gövdenin montajda eğilip eğilmediğini kontrol edin. Kapak montajını kendi malzeme talimatına göre tamamlayın.
KESİT UYUMU
Gövde ve kapak birlikte çalışır
Kapağı yalnızca görünen enine göre seçmeyin. Kenar biçimi, tırnak yuvası ve oturma derinliği Y6273 gövdesiyle eşleşmelidir; gerçek profil–kapak numunesini birlikte kontrol edin.
KÖŞE DÖNÜŞLERİ VE BOY EKLERİ
Yön değişsin.
Kot ve ışık devam etsin.
Z kesitte yalnızca kesim açısı değil, kanatların hangi yüzeye baktığı da önemlidir. Köşede alçıpan kotunu, yan ışık açıklığını ve difüzör birleşimini birlikte koruyun.
- 01
Kanat yönünü koruyarak prova edin
Gerçek köşe açısını ölçün. Aynı düzlemdeki 90° dönüş için iki 45° kesim başlangıç çözümüdür; Z kesitin montaj yönünü ve makine ayarını kısa parçalarla doğrulayın. Yerinde bükerek köşe oluşturmayın.
- 02
Açıklık ve kapak hizasını sürdürün
Gövde ve difüzör birleşimleri aynı doğrultuda buluşsun. LED’i izin verilen kesim noktalarından bölüp uygun bağlantıyla döndürün. Hat sonunda açık gövde veya erişilemeyen bağlantı bırakmayacak bitişi planlayın.
Kesim çizgisi, alçıpan kotu, kapak birleşimi ve kablo dönüşü tek detay olarak çözülür. Sağdaki görsel bitmiş ışık etkisini anlatır; kesim şablonu değildir.
ALÇIPAN BİTİŞ HATTINI PLANLAYIN
Z profil hattınız
kaç metre?
Tavan kademesi, duvar bitişi veya niş çevresini seçin. Işıklı kenarların gerçek uzunluklarını girin; düz, L, U veya kapalı çevre için yaklaşık profil ihtiyacını görün.
Tavan kademesi · Kapalı çevre: 2 × (A + B)
